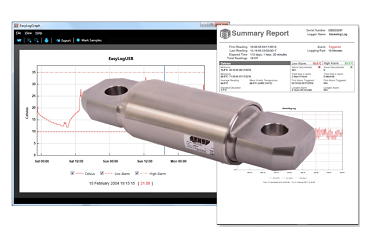

Un capteur de force en traction sur mesure dont les dimensions sont adaptées à la mécanique existante, fonctionnant sur batterie rechargeable et enregistrant les données pendant une durée d’au moins 24h.

Une entreprise de pose de fibres optiques veut pouvoir démontrer à son client que les forces de traction appliquées lors de l’installation de ces fibres n’ont pas dépassé les limites prescrites.

La difficulté particulière de cette application provient du fait qu’une liaison par câble avec le capteur de force n’est pas réaliste, compte tenu de la longueur déroulée et qu’une transmission sans fil n’est pas possible, car ces fibres sont installées dans un chemin de câble fermé et en béton.

La solution proposée par SENSY est un capteur de force en traction sur mesure dont les dimensions sont adaptées à la mécanique existante, fonctionnant sur batterie rechargeable et enregistrant les données pendant une durée d’au moins 24h.

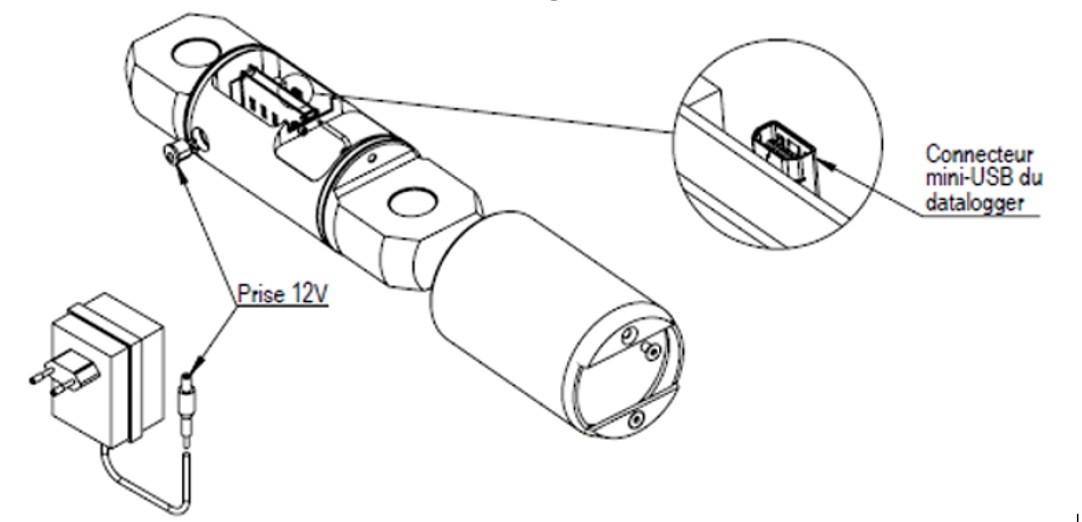

Afin de garantir l’étanchéité (IP67), l’accès au connecteur USB et à celui pour le rechargement de la batterie implique le démontage du boîtier du capteur.


Principales caractéristiques techniques
:

  • Etendue de mesure: 200 kN
  • Précision: 1 %
  • Nombre de mesures: 64.000
  • Période d’échantillonnage: 5 sec (modifiable par le logiciel de configuration)
  • Etanchéité: IP67
  • Matériau: Acier inoxydable
  • Alimentation: Batteries rechargeables (chargeur fourni)
  • Autonomie: > 24h
  • Dimensions du capteur de force: Longueur totale = 304mm, diamètre=96mm.


Un logiciel fonctionnant sous Windows® a été fourni afin de pouvoir configurer le data-logger (date et heure du démarrage de l’acquisition, périodicité de la mesure) et de télécharger les données enregistrées.

Il permet aussi la visualisation des données ainsi que leur conversion vers un fichier Excel.



Conclusion:

Cette solution originale et sur mesure permet de fournir un rapport certifiant que la force appliquée à la fibre optique lors de son installation est restée inférieure à la limite imposée.
