Limitation de charge

Capteur sur le câble, axes dynamométriques

Depuis 1986, SENSY s’est spécialisé dans la fabrication de systèmes de limitation de charge pour ponts-roulants, portiques (« EOT cranes » en anglais), palans, portiques portuaires et autres engins de levage.

Ces systèmes sont constitués d’une part, d’un capteur de force monté dans la chaîne cinématique qui génère un signal proportionnel à la charge soulevéeet d’autre part, d’une électronique de sécurité

Ce peson peut être un capteur à monter sur le câble (solution économique), un axe dynamométrique (standard ou sur mesure), une boîte à coin dynamométrique, une manille instrumentée ou tout autre modèle en compression ou en traction afin de vous apporter la meilleure solution.

Celui-ci doit être connecté à une électronique de limitation permettant d’interrompre la montée de la charge en cas de surcharge. Cette électronique permet aussi de détecter un mou de câble ou de gérer une pré-alarme. Elle est disponible en version économique (BRIDGE-BOY) afin d’offrir, en combinaison avec un capteur sur câble, une solution pour les levages de petites capacités. Une version plus élaborée (CRANE-BOY) permet, grâce à son afficheur, un étalonnage plus facile pour les systèmes plus complexes.

La tendance de ces dernières années est d’aller vers des systèmes de sécurité plus élaborés répondant aux normes EN ISO 13849 (classe de sécurité PL) et EN 62508 (classe de sécurité SIL). SENSY vous accompagne dans vos démarches en vous proposant une gamme de capteurs redondants et en vous fournissant les calculs nécessaires, ainsi qu’un limiteur de charge approprié.

En complément, SENSY propose une gamme complète d’afficheurs géants (hauteur de 57 à 400 mm).

SENSY a également développé le COACH qui peut être utilisé comme une boîte noire permettant de contrôler l’usage du pont-roulant et d’en optimiser la maintenance (calcul de la Safe Working Period (SWP), « période de fonctionnement sûr » en français).

Enfin, que ce soit du point de vue du capteur ou de celui de l’électronique, SENSY peut vous proposer une solution sur mesure parfaitement adaptée à votre application.

En savoir plus
PrécisionSL - FORCE, SL - HOIST, SL...
Capacité0.5 t, 1 t, 2 t, 3 t, 10 t,...
Axe dynamométriques avec des dimensions standardisées.
PrécisionSL - FORCE, SL - HOIST, SL...
Capacitéde 0.5 à 2000 t
Axes dynamométriques conçus pour mesurer une force ou une contrainte, sans changement de la structure mécanique, en remplaçant l'axe existant.
PrécisionSL - HOIST, SL - FORCE
Capacitéde 0.5 à 2000 t
Axes dynamometriques pour applications sous-marines.
CSA ATEX IECEX CE LEVAGE OVERLOAD

AXES DYNAMOMETRIQUES SUR MESURE ET ECONOMIQUES
PrécisionSL - FORCE, SL - HOIST
Capacitéde 0.5 à 14 t

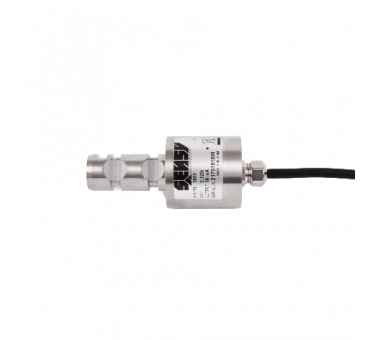

Axes dynamométriques sur mesure. Version économique du modèle 5000 uniquement pour un diamètre inférieur ou égal à 39 mm et avec une sortie...
PrécisionSL - HOIST, SL - LIFT
Capacité0.5 t, 0.75 t, 1.5 t, 3 t,...
Capteurs de force en traction destinés à la limitation de charge sur les engins de levage.
PrécisionSL - HOIST
Capacitéde 0.3 à 20 t

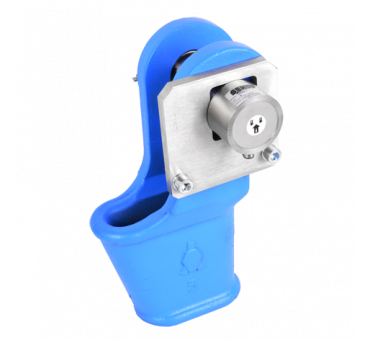

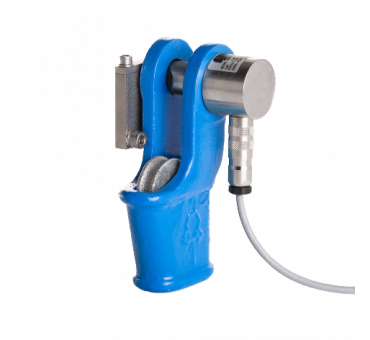

Boîtes à coin dynamométriques destinées à mesurer la force appliquée à un câble.
ATEX CE LEVAGE OVERLOAD

MANILLES DYNAMOMETRIQUES IMMERGEABLES
PrécisionSL - HOIST, SL - FORCE
Capacitéde 5 à 400 t
Manilles dynamométriques immergeables conçues pour la mesure de force en traction.
PrécisionSL - HOIST, SL - FORCE
Capacité10 t / 20 klb, 50 t / 100...
Manilles dynamométriques destinées à mesurer des forces en traction.
ATEX CE LEVAGE

MANILLES DYNAMOMETRIQUES AVEC TRANSMISSION SANS FIL
PrécisionSL - HOIST, SL - FORCE
Capacitéde 1 t à 400 t
Manilles dynamométriques destinées à mesurer des forces en traction avec transmission du signal sans fil.
Précision2 - 5 %
Capacitéde 0.25 à 24 t
Capteurs de force économiques spécialement conçus pour mesurer la force exercée sur un câble de levage.
Précision0.25 %, SL - HOIST
Capacité10 t / 20 klb, 50 t / 100...
Capteurs de force en traction associant robustesse et simplicité de mise en œuvre.
ATEX CE HOISTING OVERLOAD

CAPTEURS DE FORCE ANNULAIRES EN COMPRESSION
Précision0.25 %, SL - FORCE, SL - HOIST
Capacité3 kN, 5 kN, 0.5 t, 10 kN, 1...
Capteurs de force annulaires destinés aux applications nécessitant la mesure d'une force à travers un perçage central.
Précision0.5 %
Capacitéde 75 kN à 5 Mn, de 7.5t à...
Capteurs de force en traction
Précision2 - 5 %
Capacitéde 0.4 à 40 t (jusqu'à 600 t)
Capteurs de force destinés à mesurer la tension appliquée sur un câble déroulant.
CE

TENSIOMETRES POUR CABLE DEROULANT AVEC REA CENTRAL...
Précision2 - 5 %
Capacitéde 0.4 à 40 t (jusqu'à 600 t)
Capteurs de force destinés à mesurer la tension appliquée sur un câble déroulant avec réa central amovible pour faciliter l'installation.


Electroniques associées
