CAPTEURS DE FORCE TEDS

Dans le cas de gros systèmes possédant plusieurs capteurs de tout type, la configuration et l’étalonnage de ces derniers représentent un temps de travail non négligeable et peut même parfois conduire à des erreurs.

Les capteurs de force '' Plug and Play ''

La solution serait de posséder des capteurs '' Plug and Play ''qui seraient reconnus et étalonnés automatiquement.

Cela est aujourd’hui possible grâce à la norme IEEE 1451.4.

Celle-ci définit une structure standard pour chaque type de capteur (capteur de force, capteur d’accélération, etc.) qui contient des informations générales comme le type de capteur, le modèle, etc., mais aussi des informations techniques telles que la sensibilité du capteur de force, le type de pont, la tension d’excitation, etc.

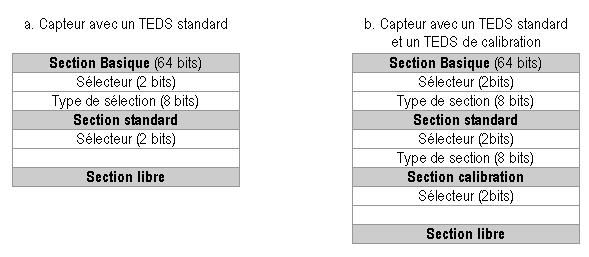

La norme définit plusieurs sections, chacune d’elle reprenant une série d’informations caractérisant le capteur. Voici les deux structures utilisées chez SENSY.

structure des capteurs TEDS

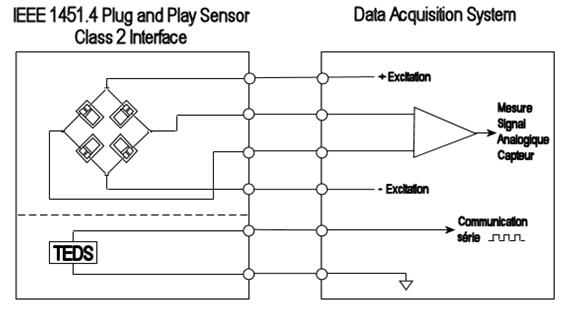

Dans le cas des capteurs de force, nous travaillons en mode mixte. Cela consiste à ajouter au signal analogique, une liaison série qui permet d’accéder aux informations du capteur présent dans une EEPROM.

Schéma pont TEDS



Les capteurs de force TEDS

Les capteurs possédant cette fonctionnalité sont appelés ‘‘capteurs TEDS’’ (Transducer Electronic Data Sheet)

Pour les capteurs traditionnels ‘‘non TEDS’’ ou pour les systèmes de mesure non adaptés à cette nouvelle technologie, nous proposons également les TEDS virtuels. Le principe est identique à l’exception du support sur lequel les données sont mémorisées. Dans le cas des TEDS virtuels, tout le datasheet du capteur ne se trouve pas intégré au capteur, mais dans un fichier ‘‘.ted’’ téléchargeable à partir de notre site Internet. Ainsi, plutôt que de configurer votre système en spécifiant manuellement tous les paramètres des capteurs, ils s’identifient automatiquement.

  • Les avantages des capteurs de force TEDS

    Les avantages des capteurs TEDS sont multiples : gain de temps lors de l’installation ; diminution des risques d’erreurs ; dépannage plus rapide ; zone libre et accessible par l’utilisateur, etc. En plus des informatiques techniques standards, nous pouvons ajouter dans la mémoire, une table de calibration pour corriger de manière automatique la non-linéarité de certains capteurs.
