LES CYLINDRES DE DEFORMATION (FOOTMETRE)

La capacité de résistance du béton durci à un effort de compression est primordiale dans le cadre de la sécurité des structures réalisées dans ce matériau.

Cylindre de déformation

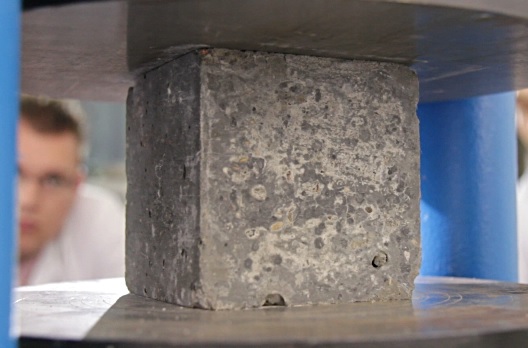

A l’instar de ce qui se fait pour l’acier et d’autres matériaux, ces bétons font également l’objet d’essais de qualification mécanique et leur étude passe par des essais sur des éprouvettes de compression en béton réalisés sur des machines spécifiques. Afin de garantir la pertinence des résultats obtenus, il est important que les machines de compression soient vérifiées. Cette vérification se fait au travers de la norme EN 12390-4. (qui correspond à l’ASTM 74)

Un paramètre très important dans les cadre des essais des éprouvettes de compression en béton est l’application homogène de l’effort sur la section de l’éprouvette. Pour vérifier que la répartition de l’effort est homogène, la norme définit un capteur à jauges de contraintes, appelé cylindre de déformation, ainsi que les essais à réaliser avec celui-ci et les critères associés. SENSY a développé un cylindre de déformation répondant à la définition de la norme et destiné à la vérification des machines de compression des bétons.

Cylindre de déformation

SENSY est donc en mesure de fournir un cylindre de déformation (référence 3115F) mais aussi de se charger de l’étalonnage de celui-ci au travers d’un organisme reconnu pour pleinement répondre aux besoins de vérification de l’homogénéité d’application de l’effort définis dans la norme EN12390-4.

SENSY équipe aussi des capteurs de force basés sur cette norme mais capables de servir de capteurs de force étalon suivant la norme ISO376.

Il s’agit dans ce cas de mixer les deux approches, à la fois en combinant les mesures des différents ponts de jauges à une maitrise de la répétabilité et de l’hystérésis du matériau pour permettre l’étalonnage force des machines d’essais entre les plateaux.

Dans ce cas, outre le capteur normalisé suivant les dimensions de la norme EN12390-4 (2MN), SENSY fabrique des capteurs de dimensions plus importantes pour des capacités de 3 et 5MN capables d’atteindre la classe 1 voire la classe 0,5 suivant ISO 376

En complément au capteur 3115F, SENSY propose l’INDI-12390 qui est une électronique comprenant 4 indicateurs indépendants permettant, conformément à la EN12390, de vérifier l’uniformité de l’application de la force par les surfaces d’appui de la presse en test.

Cylindre de déformation

Chaque afficheur est équipé d’une mémoire de crète permettant d’enregistrer les mesures même après la mise en charge.

Cette électronique peut être équipée en option de sorties numériques RS-232 ou RS-485.
