Capteurs de force étalon ISO376

DES CAPTEURS DE COUPLE ET DE FORCE ETALON CONCUS POUR DIFFERENTES APPLICATIONS

SENSY a développé une gamme de capteurs de force étalon pour différentes applications (machines d’essais industriels, métrologies, systèmes de calibration portable, essais suivant la norme ISO7500, …)

capteurs de force étalon iso 376capteurs de force étalon iso 376capteurs de force étalon iso 376

Fort de notre expérience, nous sommes également en mesure de fabriquer des capteurs étalon répondant aux besoins et contraintes de nos clients.

Leurs caractéristiques peuvent être conformes aux normes suivantes :

capteur de force étalon ISO 376 capteur de force étalon ASTM-E74 machine d'éssais en 12390-4

Chacune de ces normes impose des caractéristiques de mesure particulières. Par exemple, pour la norme ISO376, elles varient en fonction de la classe de précision.

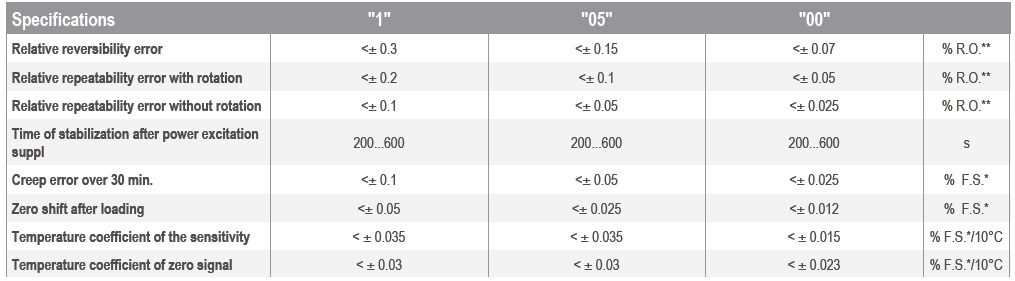

Caractéristiques capteurs étalon

* : F.S. is the full scale of the force transducer.

** : R.O. is the rated output (i.e.: measured value). The mentioned values are only valid if R.O. >= 20% of full scale.

NOTRE GAMME

1. Les capteurs étalon de force en compression

3115-ISO

capteurs de force étalon en compréssion 3115-iso

Le capteur 3115-ISO est le plus utilisé puisqu’il offre une large plage de capacité allant de 100 kN à 50 MN

3115F-12390

CYLINDRES DE DEFORMATION POUR BETON DURCI

Ce capteur permet de vérifier, conformément à la norme EN 12390-4, les machines d’essais servant à qualifier les bétons durcis.

Sur demande, il est également possible d’étalonner ce capteur selon la norme ISO 376 jusqu’à une classe « 0,5 » et de cette façon, d’obtenir une double certification de celui-ci pour une meilleure portabilité et surtout l’économie de l’achat d’un capteur étalon.

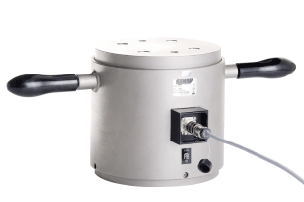

9115

9115 Capteur étalon

Sur demande, il est également possible d’étalonner ce capteur selon la norme ISO 376 jusqu’à une classe « 0,5 » et de cette façon, d’obtenir une double certification de celui-ci pour une meilleure portabilité et surtout l’économie de l’achat d’un capteur étalon.

Sa robustesse et son très bas profil font de lui un capteur très apprécié.

2. Les capteurs étalon de force en traction et universel (tractionet compression)

5105-ISO

capteurs de force étalon en traction et compression 5105-iso

Le capteur 5105-ISO offre une très large plage de capacité allant de 100 kN à 50 MN

2712-ISO

capteurs de force étalon en traction et compression 2712-iso

Design compact en aluminium pour des capacités faibles de 0.2 kN à 10 kN

2715-ISO

capteurs de force étalon en traction et compression 2715-iso

Design compact en acier allié (inox possible sur demande) pour des capacités allant de 20 kN à 100 kN

Pour information, les filets les plus courants sur ces capteurs étalon sont ceux repris dans la norme ISO376 ou compatibles. Pour les capteurs étalon de force les plus courants, ces filets sont aussi compatibles avec les embouts rotulés que l’on trouve couramment sur le marché.

Pour les 271x-ISO, des embouts rotulés mâles sont disponibles pour tous les modèles.

3. Les capteurs étalon de couple

Les capteurs étalon de couple SENSY disposent des mêmes interfaces mécaniques que les modèles industriels correspondants. Cependant, pour limiter les erreurs dues aux frottements et léger déplacement dans les surfaces en contact, ces interfaces peuvent être surdimensionnées pour une plus grande précision et répétabilité. Les modèles les plus utilisés pour les applications d’étalonnage sont :

6100

couplemetres de réaction hautes capacités 6100 6100 6105

Interface à bride pour des étendues de mesure entre 300 et 10.000 Nm

6305 et 6305V

couplemetres de réaction de haute capacite 6300v 6305v

Couplemètre pour des étendues de mesure allant jusqu’à 1100 kN voire au-delà en cas de besoin

6500

couplemetres de réaction 6500 6502 6500 6502 6500a 6502a

Pour la vérification de clés dynamométriques, l'étalonnage doit dans ce cas, soit être effectué avec l'application combinée de moments et de forces transverses correspondant à celles appliquées par la clé ; soit être complété par un essai spécifique démontrant l'insensibilité du couplemètre à ces efforts transverses.

Il n'existe pas de norme internationale concernant l'étalonnage des couplemètres. Par contre, un guide d'étalonnage a été établi par l'organisation européenne de métrologie EURAMET sous la référence cg-14 / V.01 de juillet 2007 et disponible sur le site http://www.euramet.org. La norme internationale ISO 6789 donne une procédure d'étalonnage des clés dynamométriques.

L'EXPERTISE SENSY

Au-delà de notre gamme standard de capteurs étalon, SENSY a développé une grande expertise dans les domaines suivants :

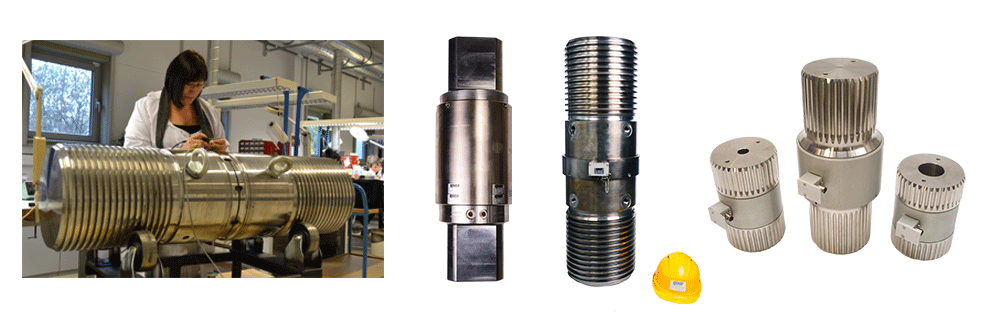

Capteurs étalon sur mesure

dont voici quelques exemples

Capteurs étalon sur mesure

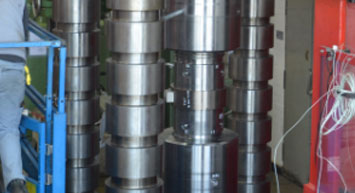

Etalonnages des capteurs iso 376 de haute capacite et de tres haute etendue de mesure

Capteurs étalon haute capacité

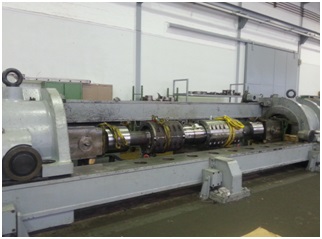

La fabrication et l’étalonnage de capteurs étalon de force ISO376 de haute capacité (étendue de mesure)

Au-delà de 16.5 MN, il n’existe plus de machine d’essai dont l’incertitude est égale ou meilleure que 0.02% voire 0.05%, ce qui ne permet plus de qualifier des étalon de force pour des classes ISO376 telles que « 00 » ; « 0,5 » voire « 1 ». Néanmoins, - SENSY en est un acteur privilégié pour avoir fabriqué plusieurs capteurs, en compression et/ou traction de 20, 25 et 30 MN - , les besoins existent en la matière et le marché des très hautes capacités se développe parallèlement au gigantisme des installations industrielles aux quatre coins du monde

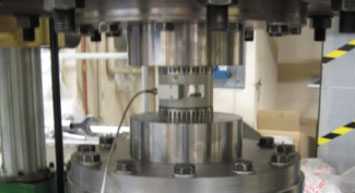

Etalonnages des capteurs de couple

Capteurs étalon de couple

La fabrication et l’étalonnage de capteurs étalon de couple

L'étalonnage d'un couplemètre présente des particularités par rapport à celui d'un dynamomètre dans la mesure où les forces connues doivent être appliquées au travers d’un bras de levier dont l’erreur doit être, elle aussi, parfaitement maitrisée. Le couple appliqué est généralement un couple pur avec l'utilisation de découplage efficace.

les cylindres de déformation

Cylindre de déformation

(FOOTMETRE)

Un paramètre très important dans les cadre des essais des éprouvettes de compression en béton est l’application homogène de l’effort sur la section de l’éprouvette. Pour vérifier que la répartition de l’effort est homogène, la norme définit un capteur à jauges, appelé cylindre de déformation, ainsi que les essais à réaliser avec celui-ci et également les critères associés.

la digitalisation des capteurs étalon

La digitalisation des capteurs étalon

Lorsque ces capteurs de référence sont testés en métrologie, longtemps ces essais ont été associés à des amplificateurs de mesure et des électroniques de très haute précision. Ces électroniques sont extrêmement coûteuses tant par leur investissement que par les coûts liés à leur étalonnage régulier. Pour ces raisons, SENSY offre la possibilité de livrer des chaines complètes à étalonner avec le capteur. Ces électroniques économiquement plus accessibles sont obligatoirement liées aux capteurs étalon réduisant de la sorte leurs frais d’étalonnage.
