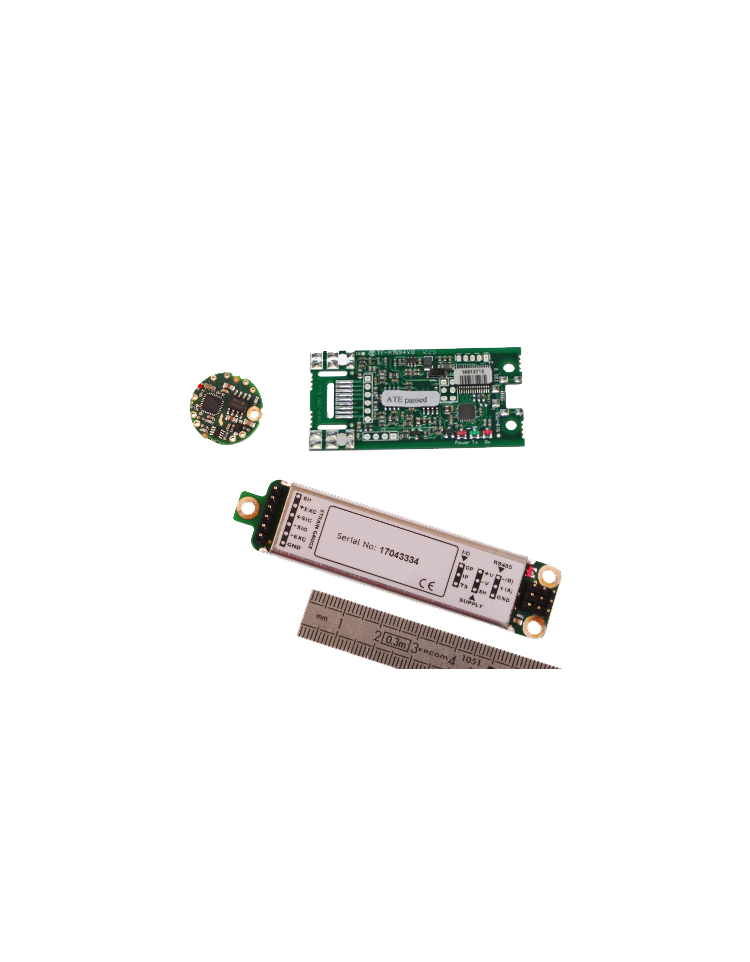

CONVERTISSEURS DIGITAUX EMBARQUES POUR CAPTEURS A JAUGES DE CONTRAINTE
Ces convertisseurs digitaux, convertissent le signal issu d'un pont de Wheatstone (mV/V) en un signal digital normalisé RS-232, RS-485 ou USB.
o Grande précision
o Possibilité de linéarisation du signal du capteur
o Vitesse de transmission élevée
o Montage interne ou externe en fonction des dimensions du capteur
o Si externe, boîtier rectangulaire en fonte d'aluminium (classe de protection IP65)
OPTIONS DISPONIBLES
- mesure de la température avec compensation des dérives thermiques| RS232-ASC | RS485-ASC | RS485-MOD | USB-ASC | |
|---|---|---|---|---|
| Plage d'entrée (-) | ± 3 mV/V | ± 3 mV/V | ± 3 mV/V | 3 mV/V |
| Alimentation capteur (-) | 4.5...5.25 VDC | 4.5...5.25 VDC | 4.5...5.25 VDC | 5 VDC |
| Erreur de non-linéarité (% P.E.*) | <=± 0.003 | <=± 0.003 | <=± 0.003 | 0.0025 |
| Resistance pont de Wheatstone (ohm(s)) | 320...5000 | 320...5000 | 320...5000 | 85...5000 |
| Vitesse de transmission (-) | 2.4...230 kbps | 2.4...230 kbps | 2.4...230 kbps | 115...200 kbps |
| Conversion A/D (-) | 5000...66 000 div. | 5000...66 000 div. | 5000...66 000 div. | 50 000...200 000 div. |
| Protocole (-) | ASCII | ASCII | MODBUS | ASCII |
| Bande passante (Hz) | 1...500 | 1...500 | 1...500 | 1...100 |
| Température opérationnelle (°C) | -40...+85 | -40...+85 | -40...+85 | -40...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.05 | <± 0.05 | 0.005 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.01 | <± 0.01 | <± 0.01 | 0.004 |
| Tension d'alimentation nominale permise (-) | 5.6...12...18 VDC | 5.6...12...18 VDC | 5.6...12...18 VDC | USB |
| Consommation (max.) (mA) | 60 | 60 | 60 | 68 |
*P.E. : Pleine Echelle.
** : avec un pont de Wheatstone de 350 ohms.
*** : en fonction de la fréquence de lecture.
Les spécifications peuvent être modifiées sans avertissement.
