ÉLECTRONIQUE DE LIMITATION DE CHARGE POUR UTILISATION EN ZONE EXPLOSIVE


ATEX OVERLOAD

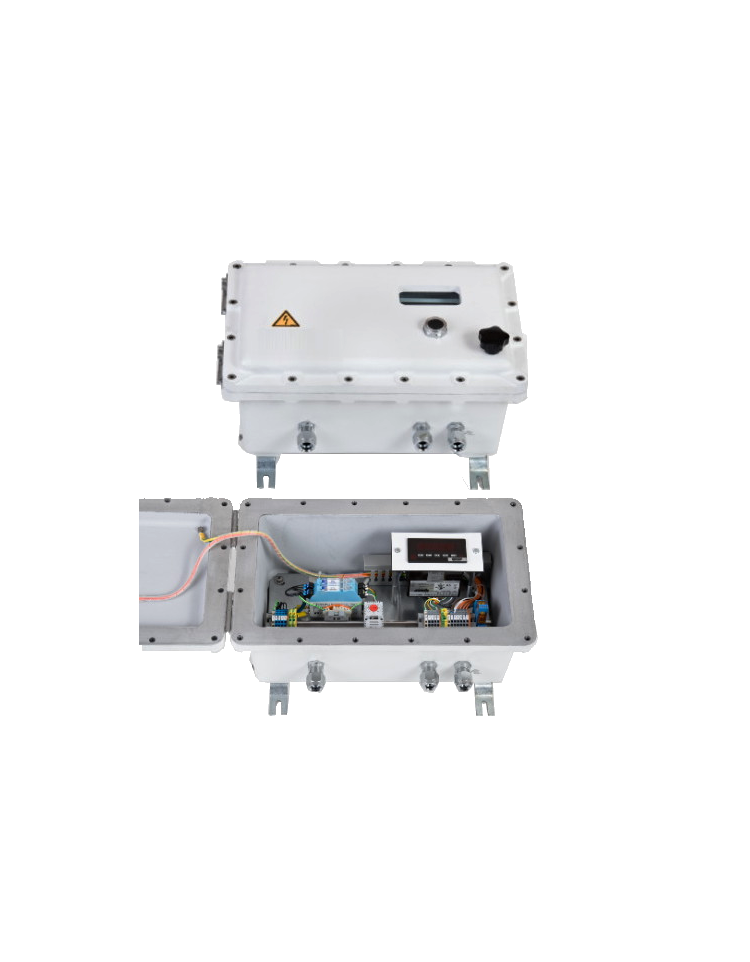

Les CRANE-BOY-Exd et CRANE-BOYP-Exd sont des limiteurs de charge montés dans un boîtier antidéflagrant afin de pouvoir les utiliser en zone explosive. Ils sont équipés de barrières Zener afin d'y connecter des capteurs de force certifiés Ex i.

o Certifié pour groupe IIB (existe aussi pour groupe IIC)
o Étalonnage facile et intuitif
o Affichage de la charge soulevée et du signal d'entrée
o Dispositif interne de surveillance du capteur et de l'électronique (sécurité positive)
o Aussi disponible sans barrière Zener pour utilisation avec capteur certifié Ex d : CRANE-BOY-Exd-5050



OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA ou 0...10 V
- sorties RS-232, RS-485 ou pour bus de terrain
Ajouter au
panier des devis

CRANE-BOY-ExdCRANE-BOY12-ExdCRANE-BOYP-ExdCRANE-BOYP12-Exd
Type (-) Limiteur de charge pour 1 capteur de force Limiteur de charge pour 1 capteur de force Limiteur de charge pour 1 capteur de force 4...20 mA Limiteur de charge pour 1 capteur de force 4...20 mA
Plage d'entrée (-)
± 24 mVDC / ± 240 mVDC ± 24 mVDC / ± 240 mVDC 20 mA (-2 à +26 mA) 20 mA (-2 à +26 mA)
Alimentation capteur (-) 10 VDC @ 125 mA max 10 VDC @ 125 mA max 24 VDC ± 5 % @ 50 mA max. 24 VDC ± 5 % @ 50 mA max.
Afficheur (-) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm)
Précision (% P.E.*)
0.1 0.1 0.1 0.1
Conversion A/D (-)
16 bits 16 bits 16 bits 16 bits
Vitesse de conversion (-) Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s
Température opérationnelle (°C)
0...+50 0...+50 0...+50 0...+50
Température de stockage (°C)
-40...+60 -40...+60 -40...+60 -40...+60
Tension d'alimentation nominale permise (-)
85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W), 24 VAC (15 VA) 85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W), 24 VAC (15 VA)
Nombre de relais (-) 3 3 3 3
Type de relais (-) "Form A" - libre de potentiel "Form A" - libre de potentiel "Form A"- libre de potentiel "Form A"- libre de potentiel
Pouvoir de coupure des relais (-) 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC
Indice de protection (-) IP65 IP65 IP65 IP65

*P.E. : Pleine Échelle.
** : 5 VDC @ 65 mA max (sélection par cavalier).
*** : pour une utilisation en 24 VDC nous reccomandons CRANE-BOY2-Exd et CRANE-BOYP2-Exd.
Les spécifications peuvent être modifiées sans avertissement.
