LIMITEURS DE CHARGE 2 CANAUX + SOMME

Référence :

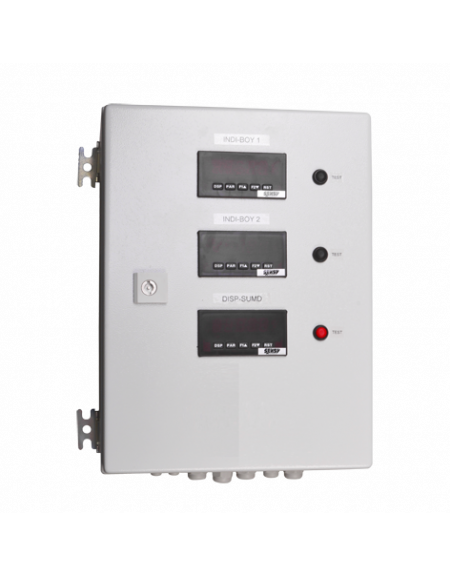

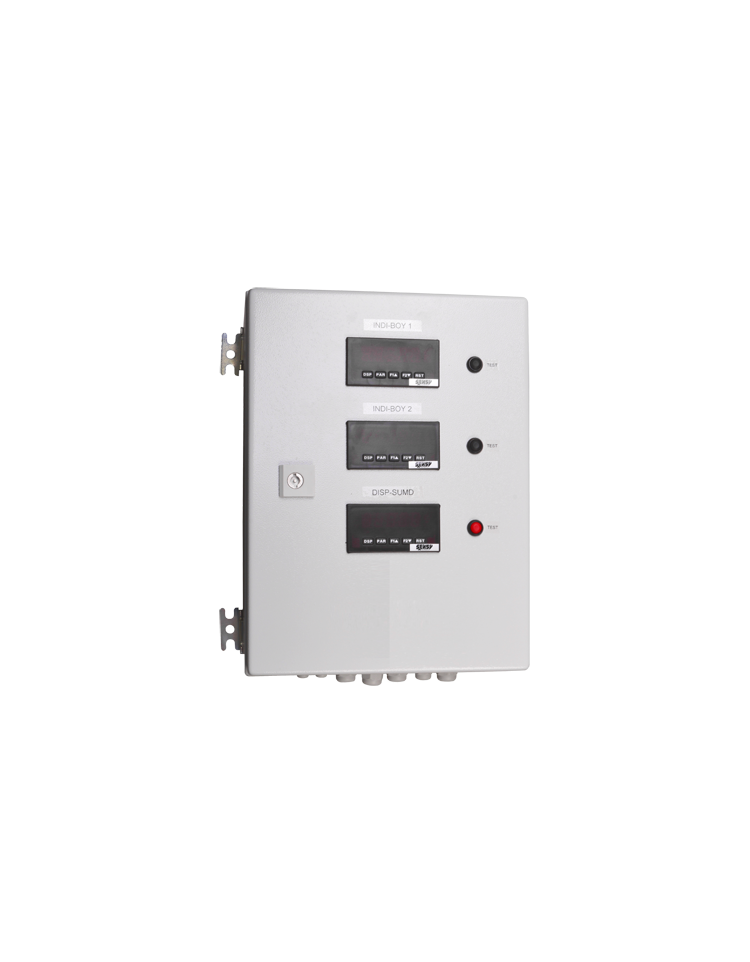

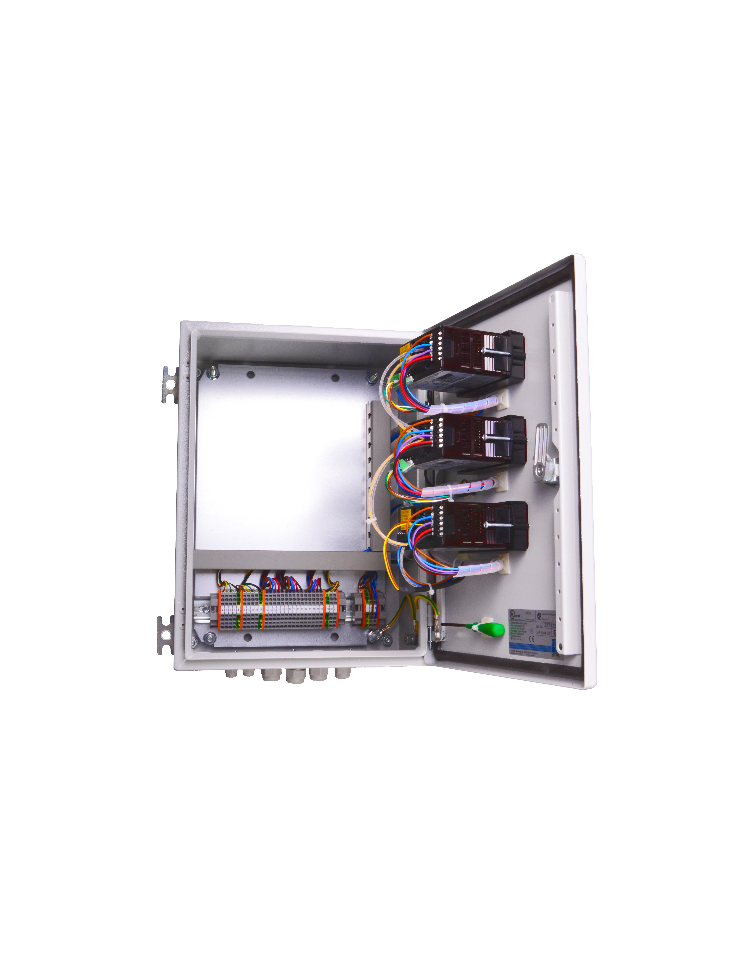

Les CABIN-2IB1SUMD et CABIN-2DB1SUMD sont des électroniques de limitation de charge pour grues destinés à gérer 2 levages ainsi que la somme des charges.

    x = type d'entrée:
           - I : mV/V ou
           - D : entrée process 4(0)...20 mA
o Affichage des charges soulevées et des signaux d'entrées
o Dispositif de surveillance des capteurs et de l'électronique (fail safe)

OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA ou 0...10 V
- sortie RS-232, RS-485 ou pour bus de terrain
- classe de protection IP67 (couvercle de protection transparent - option "COVER PAX")
- alimentation 48 VAC / 24 VDC (voir CABIN-2xB1SUMD2)
- armoire en acier inoxydable

Caractéristiques
Documentations

	CABIN-2IB1SUMD	CABIN-2IB1SUMD12	CABIN-2DB1SUMD	CABIN-2DB1SUMD12
Type (-)	Limiteur de charge	Limiteur de charge	Limiteur de charge	Limiteur de charge
Plage d'entrée (-)	± 24 mVDC / ± 240 mVDC	± 24 mVDC / ± 240 mVDC	20 mA (-2 à +26 mA)	20 mA (-2 à +26 mA)
Alimentation capteur (-)	10 VDC @ 125 mA (max)	10 VDC @ 125 mA (max)	24 VDC ± 5 % @ 50 mA (max)	24 VDC ± 5 % @ 50 mA (max)
Afficheur (-)	3 x 5 digits (14.2 mm)	3 x 5 digits (14.2 mm)	3 x 5 digits (14.2 mm)	3 x 5 digits (14.2 mm)
Précision (% P.E.*)	0.5	0.5	0.5	0.5
Température opérationnelle (°C)	0...+50	0...+50	0...+50	0...+50
Température de stockage (°C)	-40...+60	-40...+60	-40...+60	-40...+60
Tension d'alimentation nominale permise (-)	85...250 VAC, 50/60 Hz (45 VA)	11...36 VDC (33 W) 24 VAC (45 VA)	85...250 VAC, 50/60 Hz (45 VA)	11...36 VDC (33 W) 24 VAC (45 VA)
Nombre de relais (-)	2 x 3 + 4	2 x 3 +4	2 x 3 + 4	2 x 3 + 4
Type de relais (-)	"Form A" - libre de potentiel	"Form A" - libre de potentiel	"Form A" - libre de potentiel	"Form A" - libre de potentiel
Pouvoir de coupure des relais (-)	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC	3 A @ 250 VAC / 30 VDC
Indice de protection (-)	IP54	IP54	IP54	IP54

*P.E. : Pleine Echelle.
** : 5 VDC @ 65 mA max (sélection par cavalier).
*** : pour une utilisation en 24 VDC nous reccomandons CABIN-2xB1SUMD2.
Les spécifications peuvent être modifiées sans avertissement.
