spécialisé dans la fabrication d'axes dynamométriques sur mesure

Pourquoi choisir un axe dynamométrique ?

Les axes dynamométriques sont utilisés pour la mesure de force, contrainte et charge dans des applications et des environnements très variés (industriel, aéronautique ou encore marin ou sous-marin lorsque totalement submergé en mer).

Compte tenu de leur design et leur robustesse, il s’avère qu’ils sont souvent privilégiés pour mesurer et prévenir les surcharges. En effet, intégrés à un système de limitation de charge, ils permettent d’assurer les fonctions de sécurité de tout type d’engins de levage (pont-roulant, ascenseurs, grues de construction, grues portuaires, nacelles, etc.)

Au quotidien, nous réalisons des axes dynamométriques sur mesure pour des applications très différentes, en voici quelques exemples :

Limiteur de charge sur engins de levage lourdsPesage de conteneursAxe dynamometrique sil3 securite des systemes de levage pour machinerie scenique theatreCapteur de force miniature pour applications aéronautiquesLimiteur de charge pour grues sur plateforme

Fonctionnement d'un axe dynamométrique

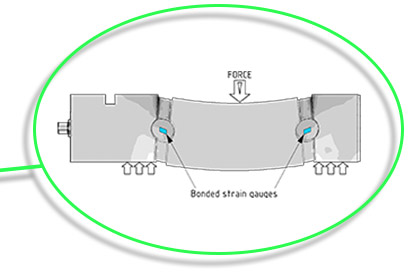

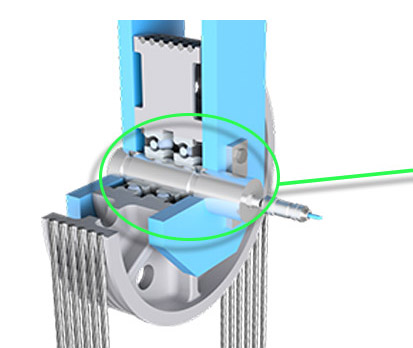

fonctionnement d'un axe dynamometrique pouliefonctionnement d'un axe dynamometrique jauges de contrainte

Variété de l’offre SENSY

Avec plus de 30 ans d’expérience dans le domaine de la mesure de force, SENSY offre actuellement une des gammes les plus complètes du marché.

Un des principaux avantages de l'axe dynamométrique est son intégration mécanique. En effet, même si nous avons une gamme d'axes instrumentés standard (5300) pouvant être utilisés dans le cadre de nouveaux développements, au quotidien, nous réalisons des axes dynamométriques sur mesure à travers notre modèle 5000.

Sur une machine ou un assemblage mécanique existant et dans le but d’intégrer un axe dynamométrique en lieu et place de l’axe actuel non instrumenté, nous l’usinons sur bases des dimensions fournies et l'équipons de jauges de contraintes permettant d'obtenir un signal électrique proportionnel à la charge appliquée.

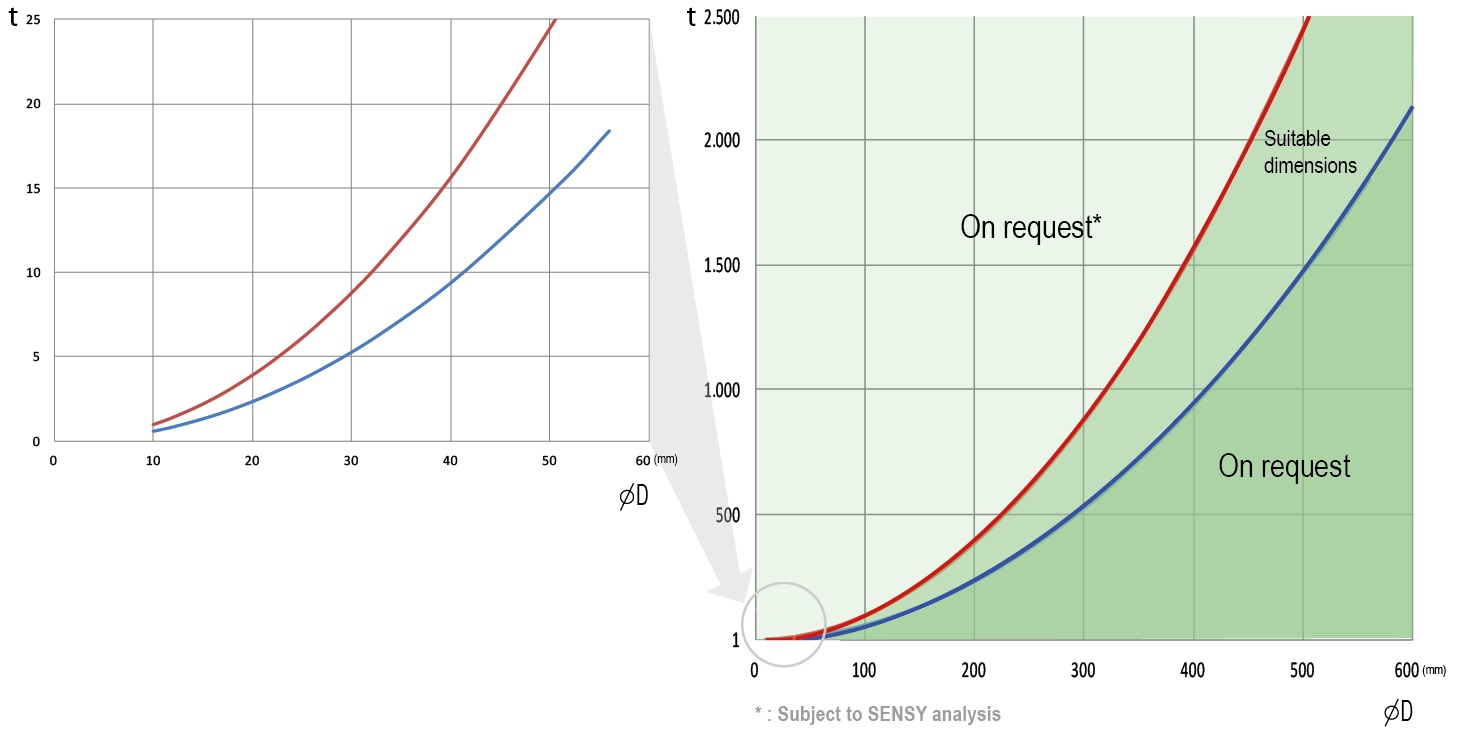

Comme illustré par le diagramme ci-dessous, le diamètre peut varier de 10 à 600 mm pour des capacités variant de 0.5 à 2000 t.

load pin diameter relationship

Exemples :

axe dynamométrique miniature axe dynamométrique haute capacité

Différentes variantes d’axes dynamométriques selon l’environnement

Spécialisé dans la fabrication d'axes dynamométriques depuis 1985, cela nous a permis de développement une véritable expertise et de proposer les variantes suivantes :

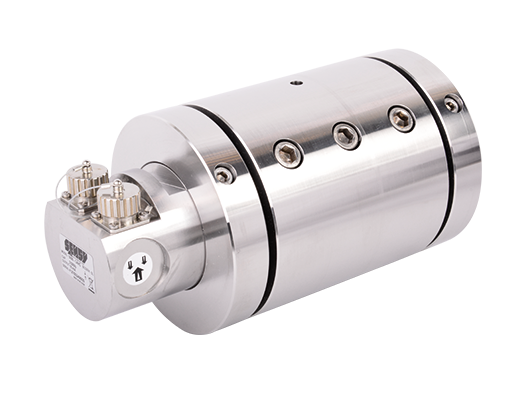

axe dynamometrique sur mesure

Axe dynamométrique sur mesure

Conception et fabrication suivant vos spécificités mécaniques (diamètre, capacité, ..)

Bien que nous proposons une gamme d’axes dynamométriques standards couvrant les capacités de 0.5 t à 125 t, il se peut qu’ils ne conviennent pas toujours en termes de dimensions, voire par le besoin d’étendues de mesure bien supérieures, allant par exemple j’usqu’à la capacité de mesure de 2000 tonnes

C’est d’autant plus évident lorsqu’il s’agit d’équiper du matériel existant, pour lequel une modification mécanique est impossible ou serait trop onéreuse par rapport à la réalisation d’un axe sur mesure, même pour une pièce unique.

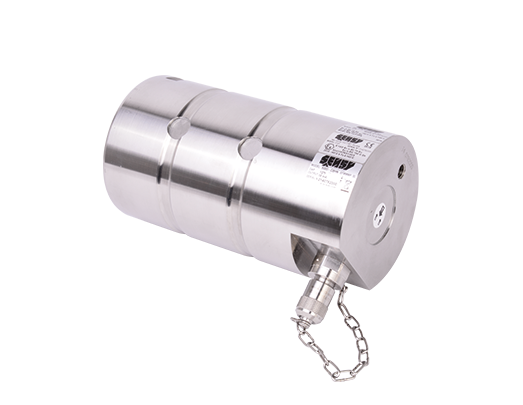

axe dynamometrique atex zone explosive csa iecex

Axe dynamométrique pour zone explosive

Certifications disponibles : ATEX, IECEx, CSA (pour certains modèles de capteurs)

Nos axes dynamométriques sont présents dans plusieurs applications exposées à des zones de risques explosifs variables (gaz et/ou poussière). Depuis plus de 20 ans, nous disposons de la certification ATEX Ex ia IIC T4 et T6 ou Exd pour nos axes dynamométriques et nos capteurs de force. Afin d’élargir notre couverture internationale, il y a plusieurs années, nous avons également obtenu la certification IECEx Ex ia IIC T6, ainsi que CSA Canada et US Class 1 Div 1 (pour certains modèles de capteurs).

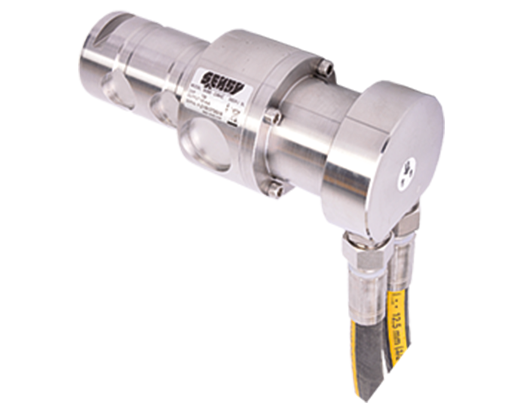

axe dynamométrique redondant SIL

Axe dynamométrique redondant – SIL ou PL

SIL ready (EN 61508), PL ready (EN 13849-1), direction X/Y

La sécurité étant maintenant la priorité de tous, SENSY propose une gamme de capteurs pouvant être utilisés dans vos systèmes EN61508, EN62061, ISO13849. Découvrez comment nous pouvons vous aider à réaliser vos systèmes SIL et PL.

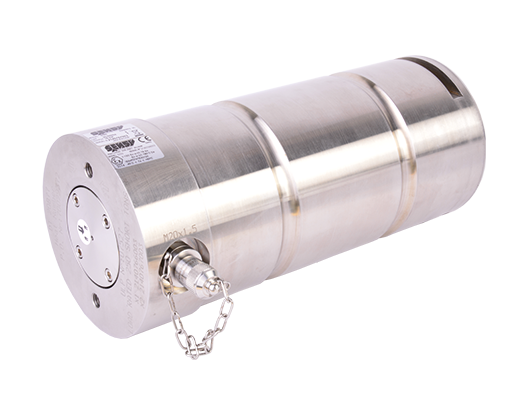

axe dynamometrique submersible

Axe dynamométrique submersible

Profondeur jusqu’à -7500 m / -24 606 ft (750 bars / 11 000 psi)

Nos modèles d’axes dynamométriques standard (5300) et sur mesure (5000 et 5600) peuvent être équipés pour offrir les indices de protection IP65 à IP67 livrables avec les spécificités liées aux milieux marins et offshore.

Sitôt qu’il s’agit d’immerger ces axes pour une plus longue durée ou de façon permanente, c’est avec notre modèle 5050 que nous répondrons au challenge requis. Cette version d’axe instrumenté se décline en collage interne pour un indice de protection IP68.

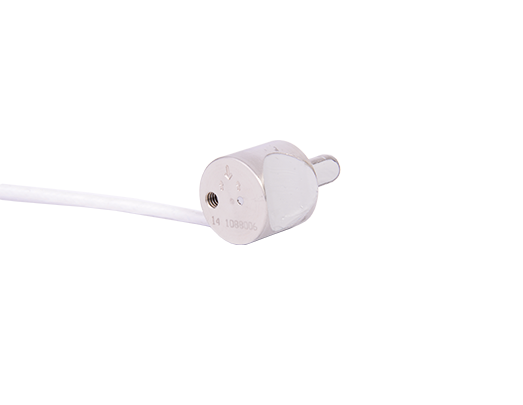

axe dynamometrique miniature

Axe dynamométrique miniature

Compact, robuste et résistant à des environnements difficiles.

Outre les axes dynamométriques classiques de notre gamme standard ou sur mesure avec des diamètres classiques de 15 à 450 mm (voire plus) pour des applications de systèmes de levage, treuils d’amarrage, bancs d’essais et autres, de nouvelles applications, à ce jour principalement en aéronautique tant pour des raisons de test de qualification que pour des commandes embarquées, requièrent des axes dynamométriques de plus en plus compacts, avec de très petits diamètres et de longueurs très courtes en ce qui concerne la partie mesure.

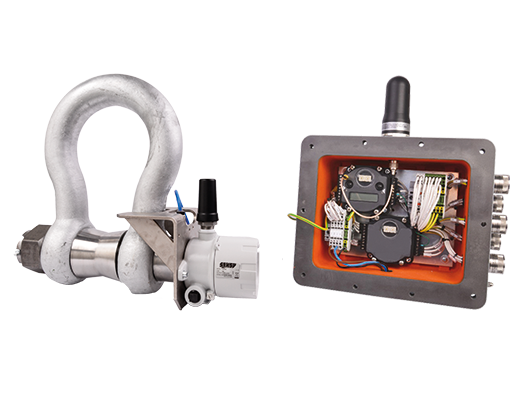

 ATEX CSA IECEx Wireless axe dynamometrique

Axe dynamométrique ATEX/CSA Wireless

Axe instrumenté Exi/Exd équipé d’un émetteur en boîtier antidéflagrant, le tout certifié pour fonctionner en zone explosive.

Fort de nos certifications ATEX, IECEx et CSA (CA/US) pour la plupart de nos modèles de capteurs, nous sommes également en mesure de fournir des solutions sans fil pour les applications en zone 0 et 20 (et de ce fait aussi pour les zones 1, 21, 2 et 22) en combinaison avec un boîtier émetteur certifié ATEX Ex ia IIC T4/Ex iaD20 IP68 T82°C et CSA Class 1 Div 1.

Nous offrons donc une solution de capteur en sortie mV/V, avec un émetteur en boîtier + antenne Ex, le tout en version étanche IP67, comprenant également une batterie.

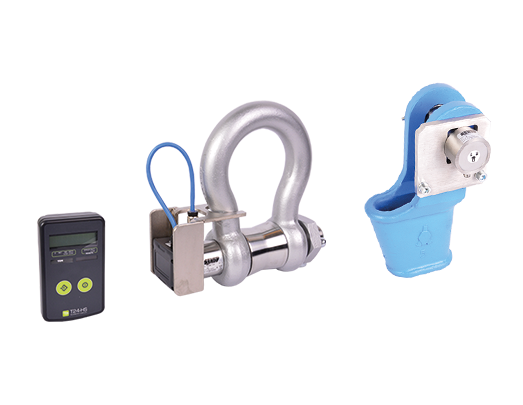

Manille instrumentee sans fil cellule de charge wireless

Manilles dynamométriques sans fil.

Manille instrumentée ou boite à coin instrumentée également disponibles avec transmission wireless.

Notre modèle 5000M – est une manille dynamométrique constituée d’une manille zinguée, peinte ou inox et d’un axe dynamométrique en acier inoxydable, habituellement fournis en communication filaire, peut également être fourni avec un système de transmission sans fil (5000M-WI), inclus dans un boîtier émetteur monté sur le capteur comprenant l’émetteur, l’antenne (intégrée dans le boîtier donc) et la batterie.

Nous pouvons également fournir une solution sans fil pour un fonctionnement en zones explosives.
