LIMITEUR DE CHARGE POUR LA SOMME DE PLUSIEURS CANAUX


OVERLOAD

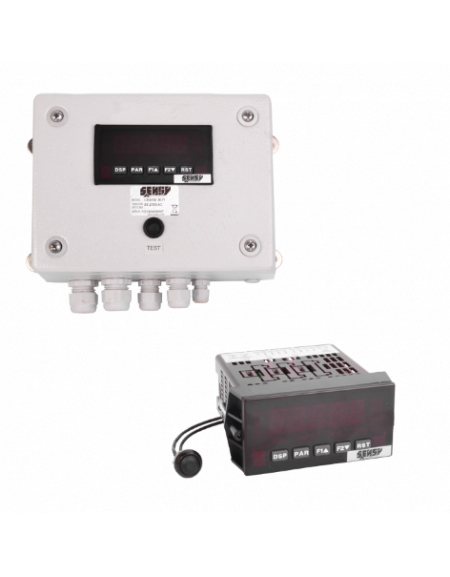

Les CRANE-SUMD et DISP-SUMD sont destinés à limiter la somme des charges de plusieurs treuils déjà équipés de leur limiteur de charge individuel.

o Type :

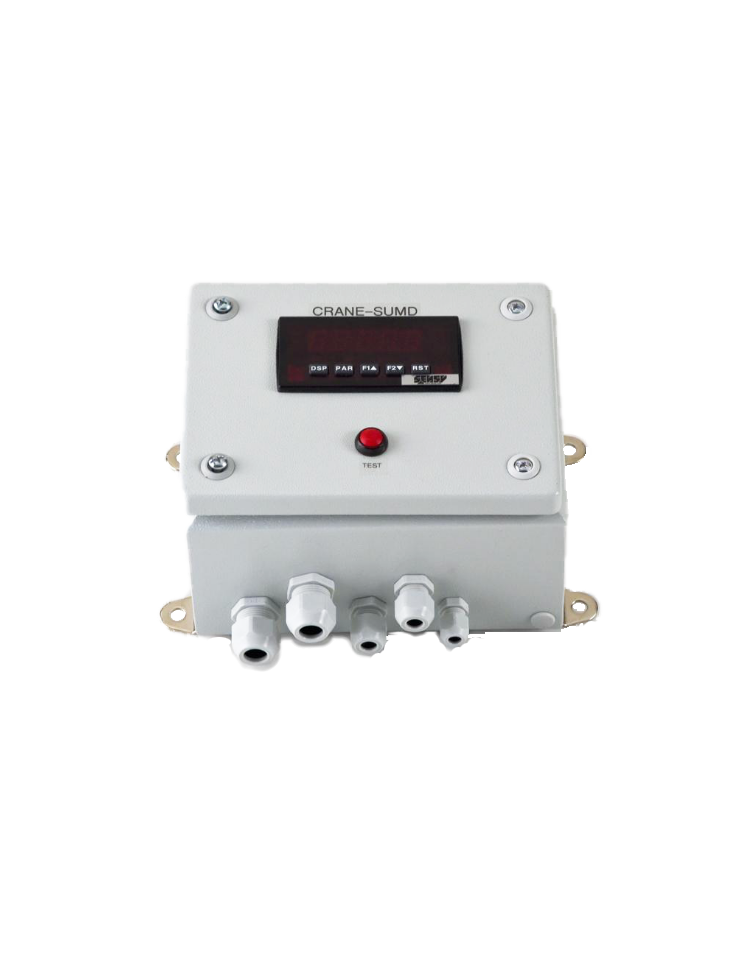

         - CRANE-SUMD : avec boîtier métallique industriel
         - DISP-SUMD : prévu pour être installé sur un tableau/panneau de commande.
o Connecté sur la sortie analogique (4...20 mA) des électroniques de limitation de charge BRIDGE-BOY, CRANE-BOY, INDI-BOY, DISP-BOYP etc (option CARD-CDL10)
o Le DISP-SUMD doit être monté en face avant
o Etalonnage facile et intuitif
o Affichage des charges soulevées et des signaux d'entrées


OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA / 0...10 V
- sortie RS-232, RS-485 ou pour bus de terrain
- alimentation : 48 VAC / 24 VDC (voir CRANE-SUMD2 et DISP-SUMD2)
- boîtier en acier inoxydable
- classe de protection IP67 (couvercle de protection transparent - Option "COVER PAX")
- adaptateur rail DIN
Ajouter au
panier des devis

CRANE-SUMDCRANE-SUMD12DISP-SUMDDISP-SUMD12
Type (-) Limiteur de charge sommateur Limiteur de charge sommateur Limiteur de charge sommateur Limiteur de charge sommateur
Plage d'entrée (-)
±20 mA, ±200 mA ±20 mA, ±200 mA ±20 mA, ±200 mA ±20 mA, ±200 mA
Afficheur (-) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm)
Précision (% P.E.*)
0.1 0.1 0.1 0.1
Température opérationnelle (°C)
0...+50 0...+50 0...+50 0...+50
Température de stockage (°C)
-40...+60 -40...+60 -40...+60 -40...+60
Tension d'alimentation nominale permise (-)
85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W) 24 VAC (15 VA) 85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W) 24 VAC (15 VA)
Nombre de relais (-) 3 3 3 3
Type de relais (-) "Form A" - libre de potentiel "Form A"- libre de potentiel "Form A"- libre de potentiel "Form A"- libre de potentiel
Pouvoir de coupure des relais (-) 3 A @ 250 VAC / 30 VDC Charge résistive 3 A @ 250 VAC / 30 VDC Charge résistive 3 A @ 250 VAC ou 30 VDC charge résistive 3 A @ 250 VAC ou 30 VDC Cahrge résistive
Indice de protection (-) IP54 IP54 IP54 IP54

*P.E. : Pleine Echelle.
** : indice de protection de la face avant uniquement.
*** : pour une utilisation en 24 VDC nous reccomandons CRANE-SUMD2 et DISP-SUMD2.
Les spécifications peuvent être modifiées sans avertissement.
