LIMITEURS DE CHARGE 4 CANAUX + SOMME


OVERLOAD

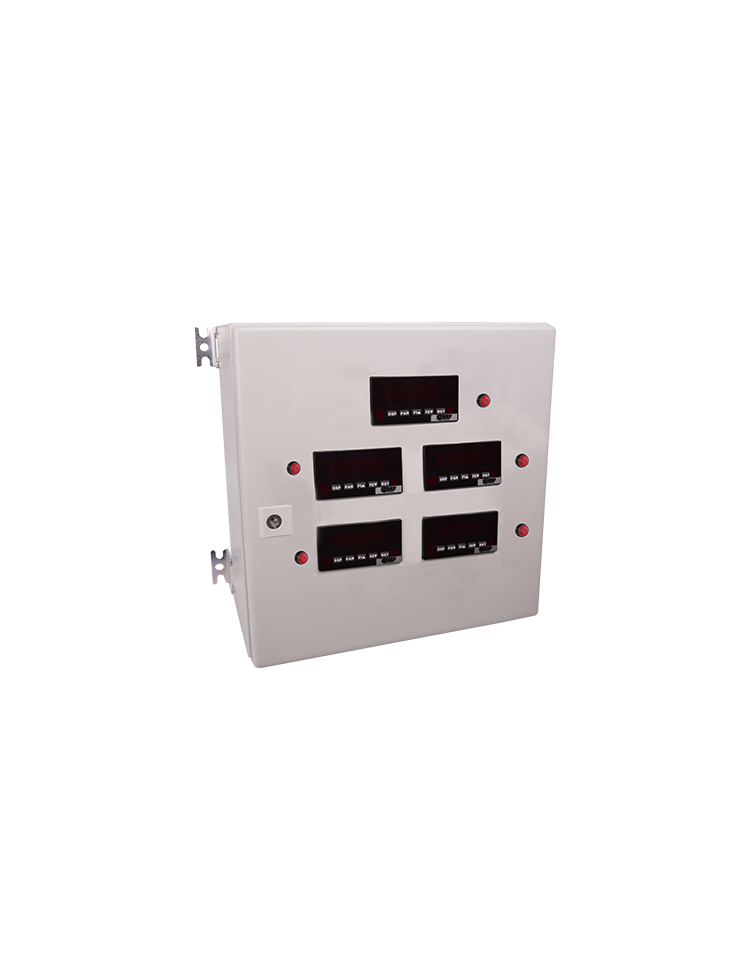

Les CABIN-4IB1SUMD et CABIN-4DB1SUMD sont des électroniques de limitation de charge pour grues destinés à gérer 4 levages ainsi que la somme des charges.

    x = type d'entrée:
           - I  : mV/V ou
           - D : entrée process 4(0)...20 mA
o Etalonnage facile et intuitif
o Affichage des charges soulevées  et des signaux d'entrées
o Dispositif de surveillance des capteurs et de l'électronique (sécurité positive)



OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA
- sortie RS-232, RS-485 ou pour bus de terrain
- classe de protection IP67 (couvercle de protection transparent - option "COVER PAX")
- alimentation 48 VAC / 24 VDC (voir CABIN-4xB1SUMD2)
- armoire en acier inoxydable
Ajouter au
panier des devis

CABIN-4IB1SUMDCABIN-4IB1SUMD12CABIN-4DB1SUMDCABIN-4DB1SUMD12
Type (-) Limiteur de charge 4 capteurs de force Limiteur de charge 4 capteurs de force Limiteur de charge 4 capteurs de force Limiteur de charge 4 capteurs de force
Plage d'entrée (-)
± 24 mVDC / ± 240 mVDC ± 24 mVDC / ± 240 mVDC 20 mA (-2 à +26 mA) 20 mA (-2 à +26 mA)
Alimentation capteur (-) 10 VDC @ 125 mA (max) 10 VDC @ 125 mA (max) 24 VDC ± 5 % @ 50 mA (max) 24 VDC ± 5 % @ 50 mA (max)
Afficheur (-) 5 x 5 digits (14.2 mm) 5 x 5 digits (14.2 mm) 5 x 5 digits (14.2 mm) 5 x 5 digits (14.2 mm)
Précision (% P.E.*)
0.5 0.5 0.5 0.5
Température opérationnelle (°C)
0...+50 0...+50 0...+50 0...+50
Température de stockage (°C)
-40...+60 -40...+60 -40...+60 -40...+60
Tension d'alimentation nominale permise (-)
85...250 VAC, 50/60 Hz (75 VA) 11...36 VDC (55 W) 24 VAC (75 VA) 85...250 VAC, 50/60 Hz (75 VA) 11...36 VDC (55 W) 24 VAC (75 VA)
Nombre de relais (-) 4 x 3 + 4 4 x 3 + 4 4 x 3 + 4 4 x 3 + 4
Type de relais (-) "Form A" - libre de potentiel "Form A" - libre de potentiel "Form A" - libre de potentiel "Form A" - libre de potentiel
Pouvoir de coupure des relais (-) 3 A @ 250 VAC / 30 VDC Charge résistive 3 A @ 250 VAC / 30 VDC Charge résistive 3 A @ 250 VAC / 30 VDC Charge résistive 3 A @ 250 VAC / 30 VDC Charge résistive
Indice de protection (-) IP54 IP54 IP54 IP54

*P.E. : Pleine Echelle.
** : configurable au niveau de l'utilisateur.
*** : 5 VDC @ 65 mA max (sélection par cavalier).
**** : pour une utilisation en 24 VDC nous reccomandons CABIN-4xB1SUMD2.
Les spécifications peuvent être modifiées sans avertissement.
