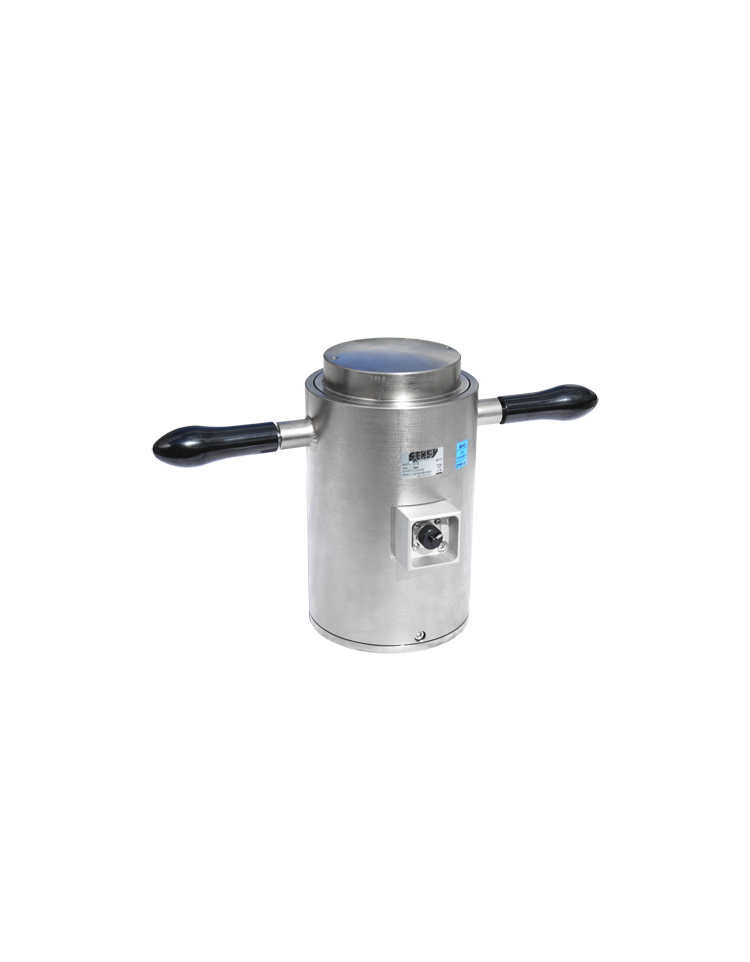

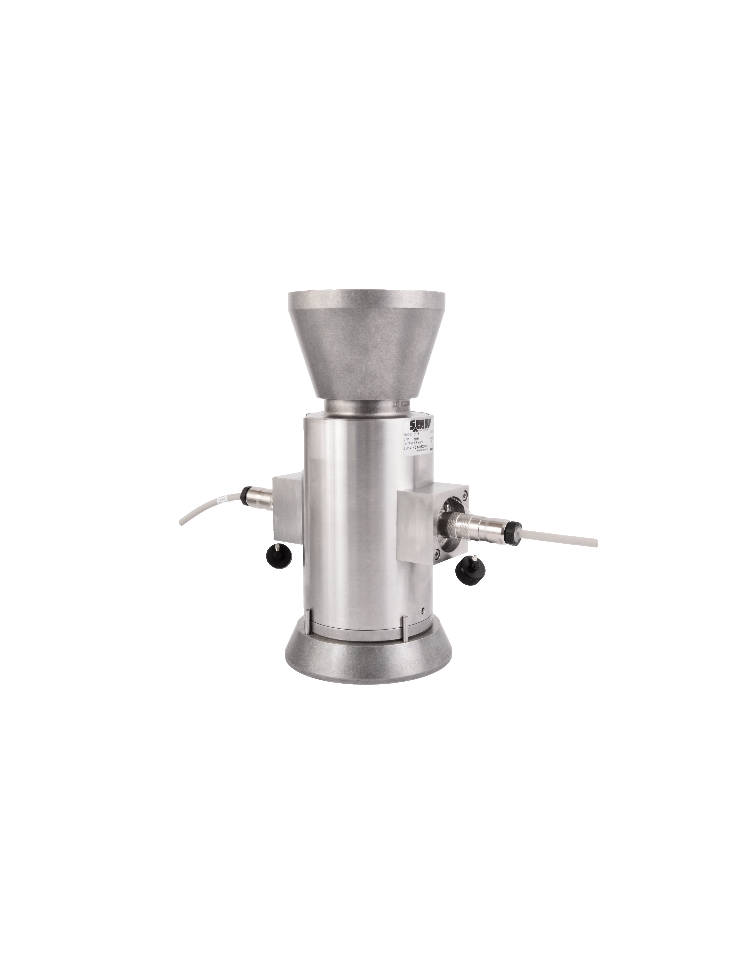

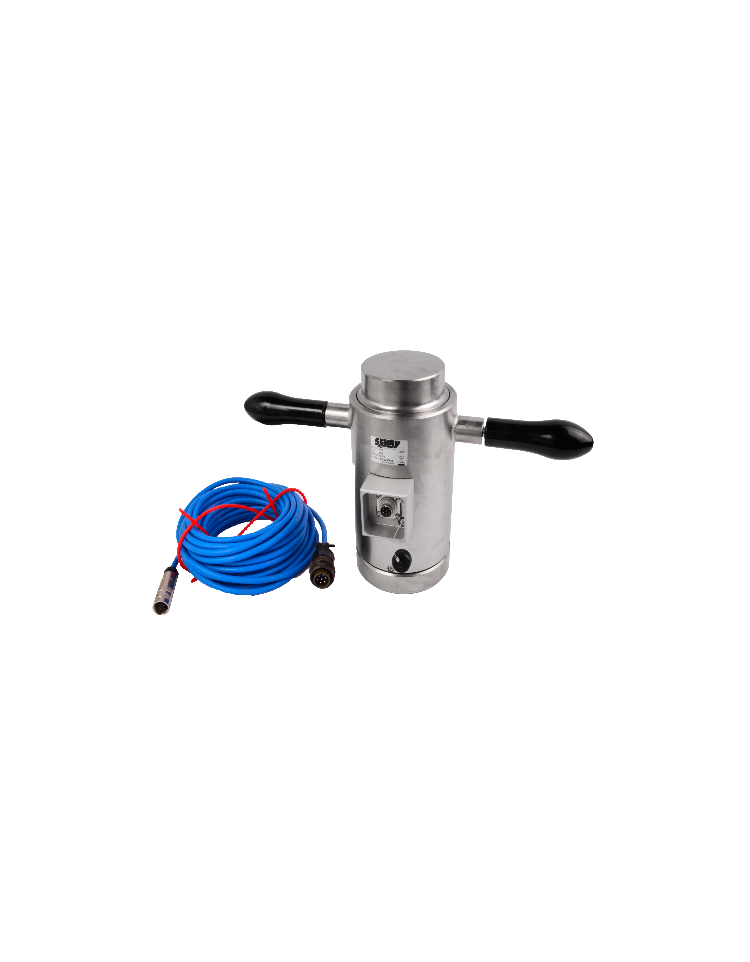

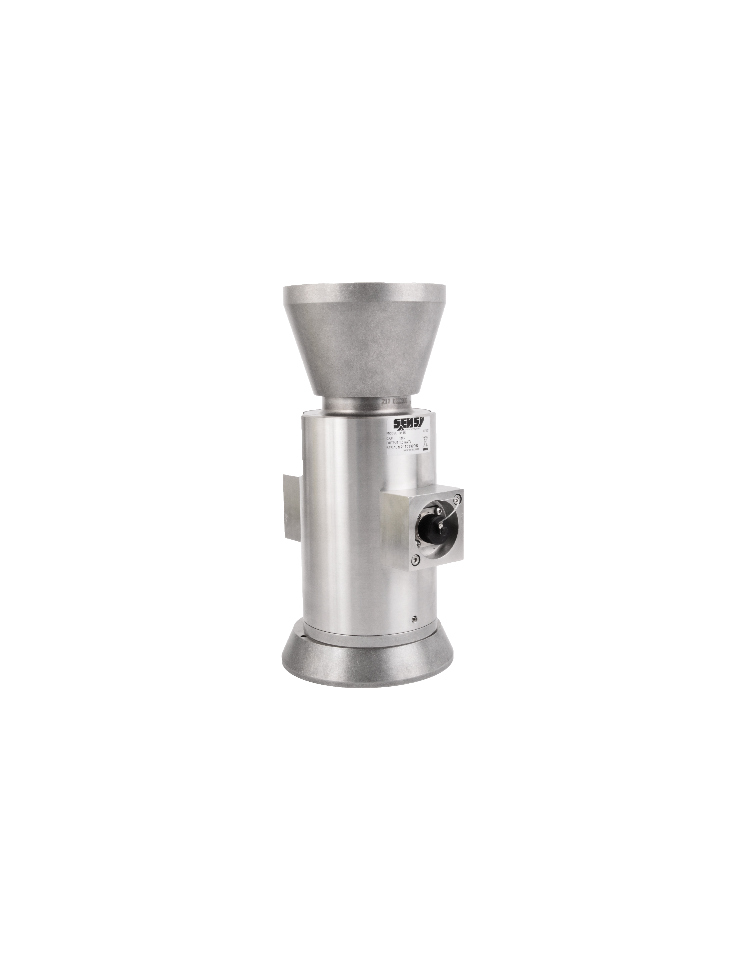

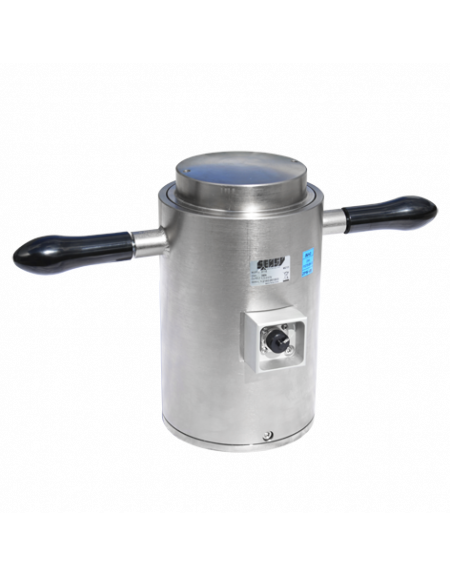

CAPTEURS DE FORCE ÉTALON DE GRANDE CAPACITÉ EN COMPRESSION


CE ISO 376

Capteurs de force étalon en compression spécialement conçus selon la norme ISO 376 (classes 1, 0,5 et 00).

o Large gamme d'étendues de mesure (jusqu'à 50 MN)
o Gamme complète d'accessoires de mise en charge normalisés disponible
o Classe de protection : IP65
o Matière : acier nickelé (acier inoxydable sur demande)
o Longueur du câble : voir dessin - CL (autres longueurs disponibles sur demande)

OPTIONS DISPONIBLES

SORTIE-DIGITALE
USB
ASTM-E74
SOFTWARE
ISO376
Vous avez un
besoin spécifique ?
Ajouter au
panier des devis

10500
Erreur relative de réversibilité (% V.M.**) <± 0.3 <± 0.15 <± 0.07
Erreur relative de répétabilité avec rotation (% V.M.**) <± 0.2 <± 0.1 <± 0.05
Erreur relative de répétabilité sans rotation (% V.M.**) <± 0.1 <± 0.05 <± 0.025
Temps de stabilisation apres mise sous tension (s)
200...600 200...600 200...600
Fluage sur 30 min. (% P.E.*) <± 0.1 <± 0.05 <± 0.025
Retour à zéro (% P.E.*)
<± 0.05 <± 0.025 <± 0.012
Température de référence (°C)
20 20 20
Température compensée (°C)
-10...+45 -10...+45 -10...+45
Température opérationnelle (°C)
-30...+70 -30...+70 -30...+70
Température de stockage (°C)
-50...+85 -50...+85 -50...+85
Dérive thermique de sensibilité (% P.E.*/10°C) <± 0.035 <± 0.035 <± 0.015
Dérive thermique du zéro (% P.E.*/10°C) <± 0.03 <± 0.03 <± 0.023
Plage du zéro initial (mV/V)
± 0.02 ± 0.02 ± 0.02
Sensibilité nominale (mV/V) 1.5 1.5 1.5
Résistance d'entrée (ohm(s)) 350...700 ± 2 350...700 ± 2 350...700 ± 2
Résistance de sortie (ohm(s)) 350...700 ± 2 350...700 ± 2 350...700 ± 2
Résistance d'isolement (50 V) (Mohm(s)) > 5000 > 5000 > 5000
Tension d'alimentation de référence (VDC)
10 10 10
Tension d'alimentation nominale permise (VDC)
3...12 3...12 3...12
Charge maximale admissible (% P.E.*) 110 110 110
Charge de rupture (% P.E.*)
>300 >300 >300

* P.E. : Pleine Echelle.
** V.M. : Valeur Mesurée (les valeurs mentionnées ci-dessus sont valables si V.M. >= 10 % de la P.E.)
Les spécifications peuvent être modifiées sans avertissement
