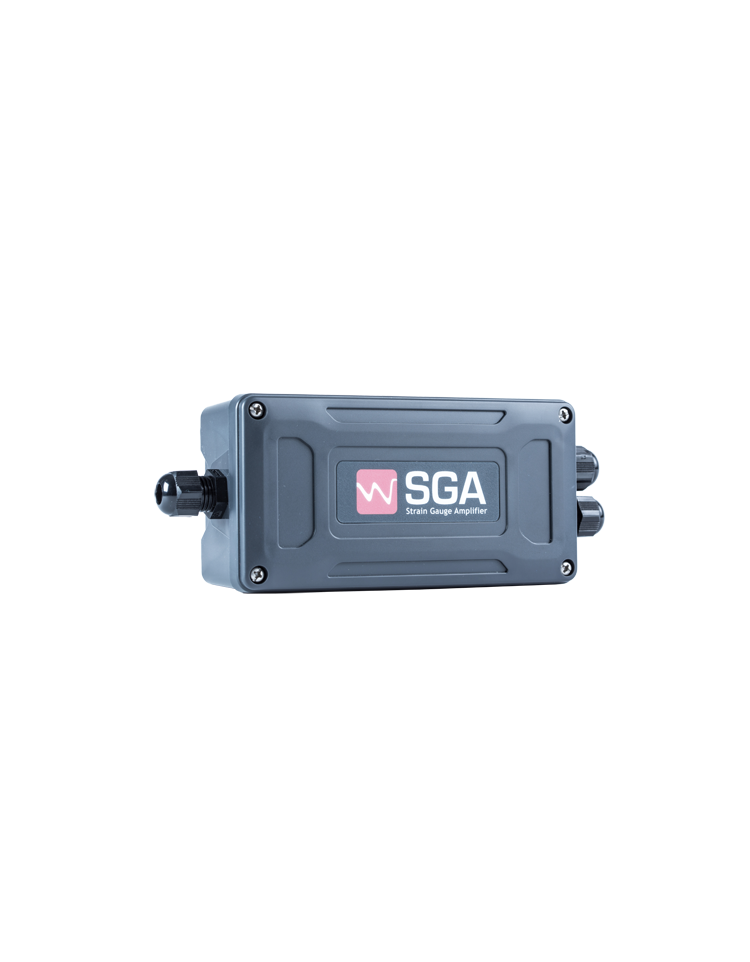

CONDITIONNEUR-AMPLIFICATEUR POUR CAPTEURS A JAUGES DE CONTRAINTE


CE

Le conditionneur-amplificateur COND-SGA fourni des signaux standardisés en courant et en tension de n'importe quel capteur de force ou de couple basé sur la technologie des jauges de contrainte.

o Entrée : Pont de Wheatstone de 0.1 à 30 mV/V
o Sortie : 4 (0)...20 mA (source ou drain), -10...0...+10 V
o Tension d'alimentation :
         - COND-SGA- A : 115...230 VAC / 18...24 VDC
         - COND-SGA-D : 18...24 VDC
o Economique
o Boîtier ABS 164 x 84 x 57 mm

Ajouter au
panier des devis

COND-SGA-ACOND-SGA-D
Type (-) Conditionneur pour capteur de force (mV/V) Conditionneur pour capteur de force (mV/V)
Plage d'entrée (-)
0.1...30 mV/V 0.1...30 mV/V
Alimentation capteur (-) 5 / 10 VDC (Zmin. 5 / 10 VDC (Zmin.
Erreur de non-linéarité (% P.E.*) < 0.03 < 0.03
Filtre (Hz) 1...5000 1...5000
Bande passante (Hz)
DC...6000 DC...6000
Température opérationnelle (°C)
-10...+50 -10...+50
Température de stockage (°C)
-20...+70 -20...+70
Dérive thermique de sensibilité (% P.E.*/10°C) <± 0.07 <± 0.07
Dérive thermique du zéro (% P.E.*/10°C) <± 0.02 <± 0.02
Tension d'alimentation nominale permise (-)
110...230 VAC / 18...24 VDC 18...24 VDC
Sortie en tension (V) 0...10 / -10...0...+10 (R. charge >= 5 kohms) 0...10 / -10...0...+10 (R. charge >= 5 kohms)
Sortie en courant (mA) 0...20 / 4...20 (R. de charge <= 500 ohms) 0...20 / 4...20 (R. charge <= 500 ohms)
Indice de protection (-) IP67 IP67

*P.E. : Pleine Echelle.
** : Alimentation 9...30 VDC possible sur demande.
Les spécifications peuvent être modifiées sans avertissement.
