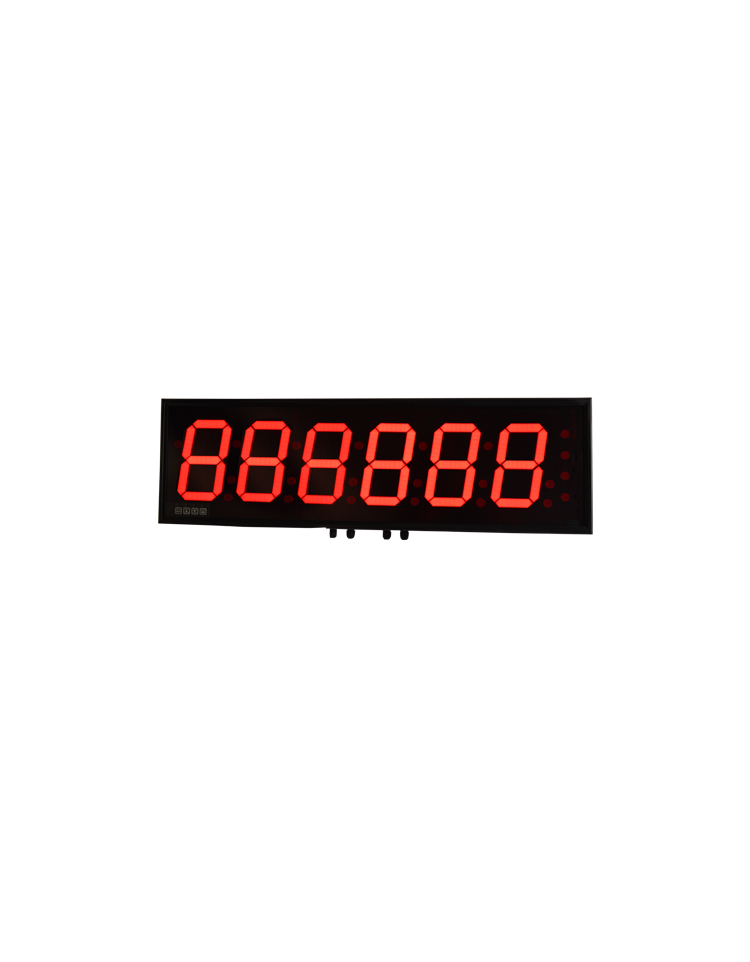

AFFICHEURS DIGITAUX GEANTS


CE

Afficheurs digitaux géants permettant la lecture à grande distance.

DISP-Fx-yz

    x = type d'entrée
           - P : entrée process 0...10 V et 4(0)...20 mA
           - S2 : RS-232
           - S4 : RS-485

    y = nombre de digits (4 ou 6)

    z = hauteur des chiffres
           - DISP-Fx-y2 : 57 mm
           - DISP-Fx-y4 : 102 mm
           - DISP-Fx-y6 : 150 mm
           - DISP-Fx-y8 : 200 mm
           - DISP-Fx-y12 : 300 mm
           - DISP-Fx-y16 : 400 mm
           - autres dimensions sur demande

« Dessins techniques disponible sur la fiche technique »

Ajouter au
panier des devis

DISP-Fx-yz-ACDISP-Fx-yz-AC48DISP-Fx-yz-DC
Type (-) Grand afficheur Grand afficheur Grand afficheur
Erreur de non-linéarité (% P.E.*) <± 0.05 <± 0.05 <± 0.05
Afficheur (-) 4 / 6 digits 4 / 6 digits 4 / 6 digits
Filtre (Hz) 0...25 0...25 0...25
Température opérationnelle (°C)
0...50 0...50 0...50
Température de stockage (°C)
-20...70 -20...70 -20...70
Dérive thermique de sensibilité (% P.E.*/10°C) <± 0.025 <± 0.025 <± 0.025
Dérive thermique du zéro (% P.E.*/10°C) <± 0.03 <± 0.03 <± 0.03
Tension d'alimentation nominale permise (-)
100...240 VAC (40 VA) 48 VAC 11...30 VDC
Indice de protection (-) IP65 IP65 IP65

*P.E. : Pleine échelle.
** : pas applicable pour le DISP-FS2-yz et le DISP-FS4-yz.
*** : option -25...+50 °C (chauffage interne).
**** : afficheur monté verticalement.
Les spécifications peuvent être modifiées sans avertissement.
