LIMITEUR DE CHARGE CERTIFIE POUR LA SECURITE FONCTIONNELLE

Référence :

Electronique de limitation de charge pour engin de levage certifié suivant le niveau de performance PL d suivant EN ISO 13849-1.

o 2 canaux redondants avec comparaison permanente des deux signaux
o PFHd : 4.29 x 10E-08
o Limiteur de charge certifié pour la sécurité fonctionnelle jusqu'à PL d Catégorie 3, DC : medium
o Affichage de la charge soulevée et du signal d'entrée
o Surveillance permanente de l'intégrité du capteur de force par la comparaison des deux canaux et de celle de l'électronique par "watchdog".
o Sortie analogique : 2 x 4...20 mA

	SAFETY-BOY	SAFETY-BOY24	SAFETY-BOY OEM

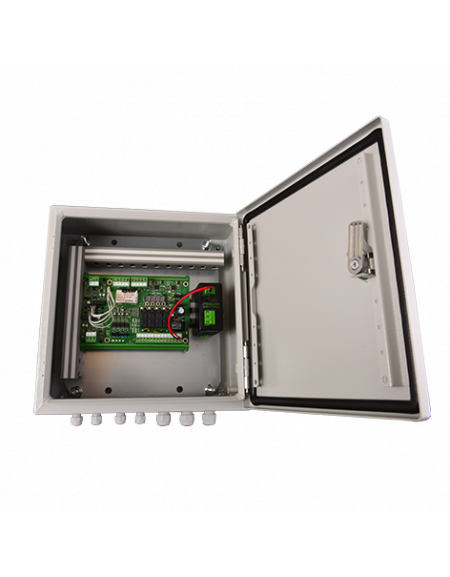

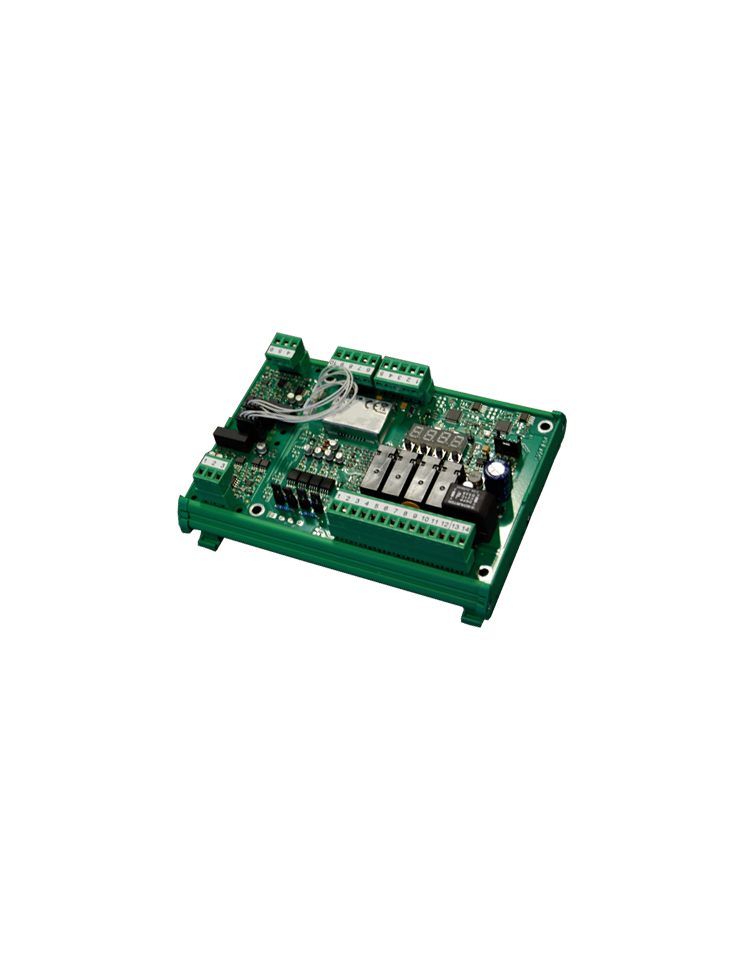

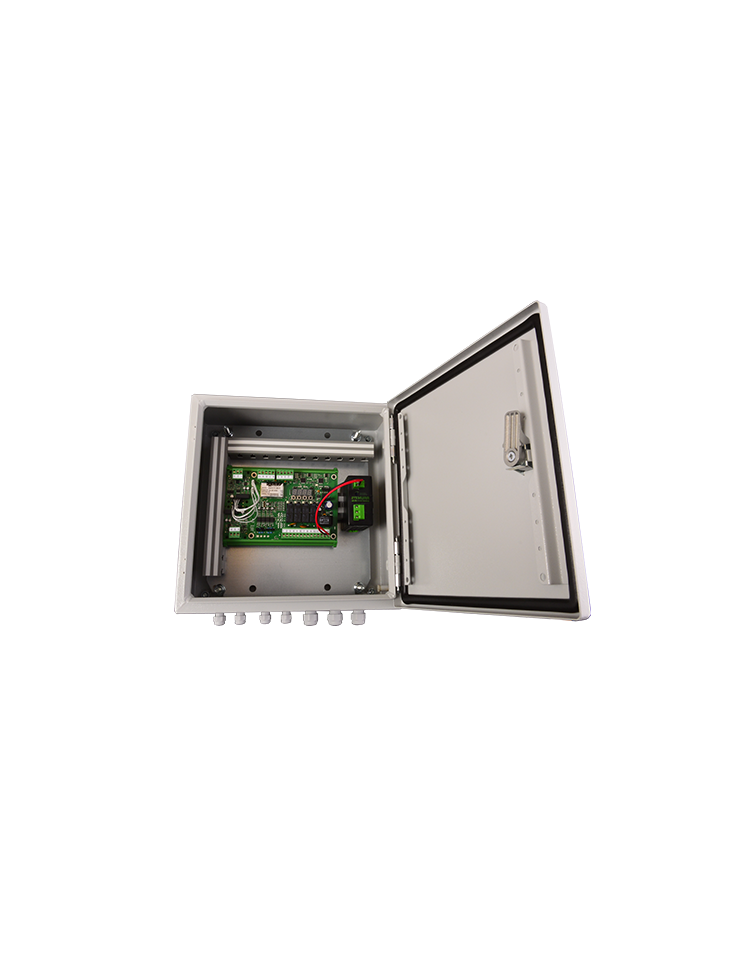

Type (-)	Limiteur de charge en boîtier IP65 avec alimentation AC	Limiteur de charge en boîtier IP65 avec alimentation DC	Limiteur de charge sans boîtier (fixation rail DIN)
Plage d'entrée (-)	jusqu'à 3.9 mV/V	jusqu'à 3.9 mV/V	jusqu'à 3.9 mV/V
Alimentation capteur (-)	4 VDC	4 VDC	4 VDC
Afficheur (-)	4 chiffres led rouge, hauteur 7 mm	4 chiffres led rouge, hauteur 7 mm	4 chiffres led rouge, hauteur 7 mm
Précision (% P.E.*)	0.03	0.03	0.03
Filtre (Hz)	Sélectionnable 0.25...3	Sélectionnable 0.25...3	Sélectionnable 0.25...3
Resolution interne (-)	24 bit	24 bit	24 bit
Température opérationnelle (°C)	-10...+50	-10...+50	-10...+50
Température de stockage (°C)	-20...+60	-20...+60	-20...+60
Tension d'alimentation nominale permise (-)	100...240 VAC	10...30 VDC	10...30 VDC
Consommation (-)	10 W	6 W	6 W
Nombre de relais (-)	4 câblés par 2	4 câblés par 2	4 câblés par 2
Type de relais (-)	"Form C"- Inverseurs précâblés	"Form C"- Inverseurs précâblés	"Form C"- Inverseurs précâblés
Pouvoir de coupure des relais (-)	2 A @ 48 VAC / 24 VDC (charge resistive)	2 A @ 48 VAC / 24 VDC (charge resistive)	2 A @ 48 VAC / 24 VDC (charge resistive)
Dimensions (mm)	300 x 200 x 120	300 x 200 x 120	136 (171 avec sortie analogique) x 125 x 57
Indice de protection (-)	IP65	IP65	-
