ELECTRONIQUES DE LIMITATION DE CHARGE


OVERLOAD

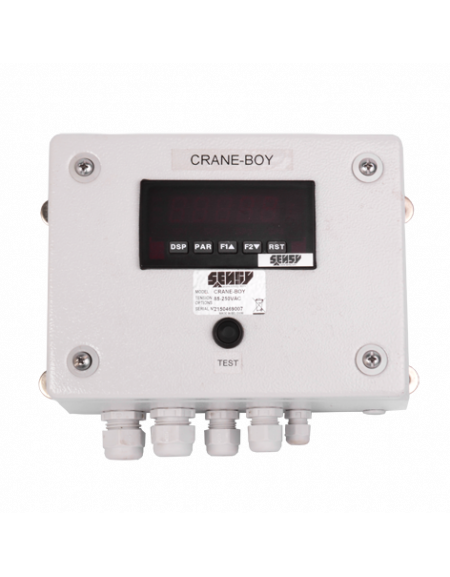

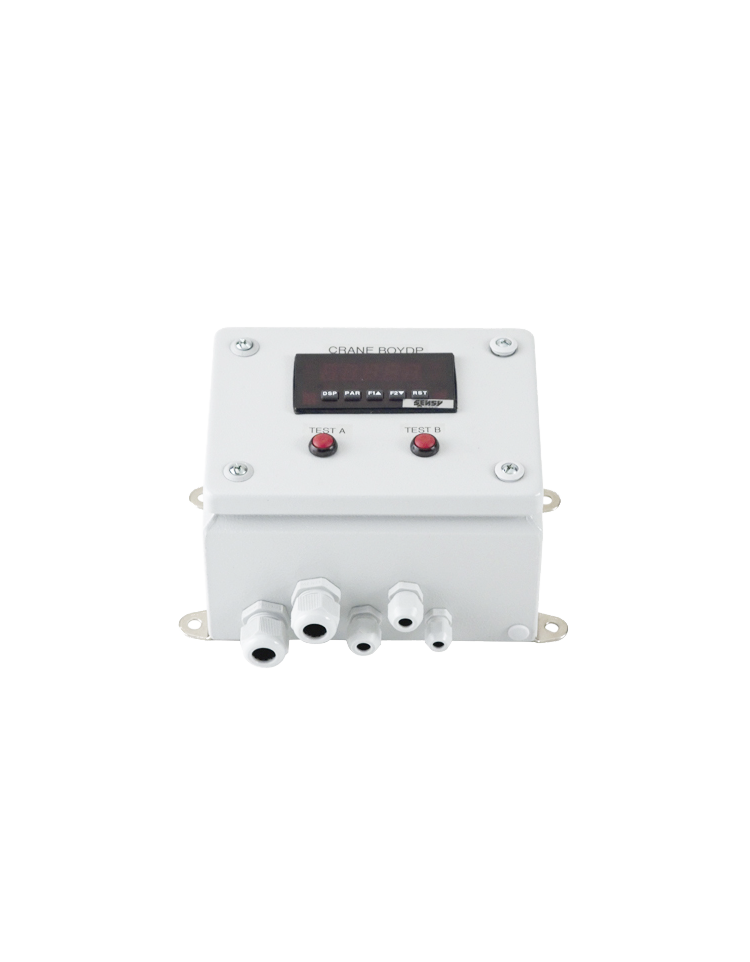

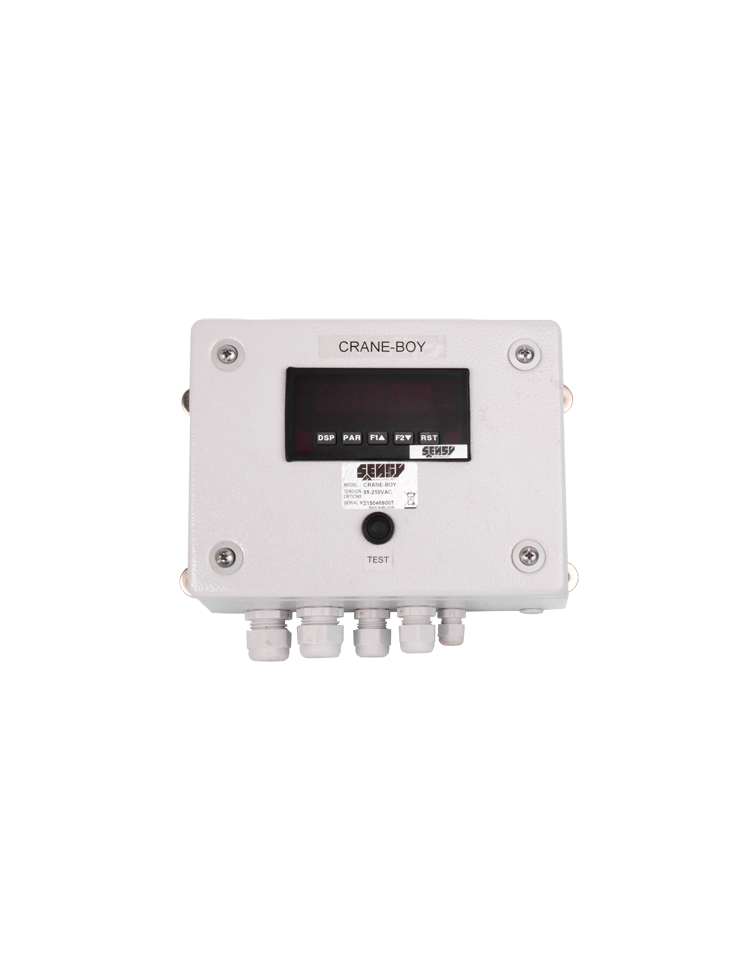

Limiteurs de charge pour pont roulant à 3 seuils et avec affichage.

o Etalonnage facile et intuitif
o Affichage de la charge soulevée et du signal d'entrée
o Dispositif interne de surveillance du capteur et de l'électronique (sécurité positive)
o Bouton "TEST" en face avant
o Aussi disponible en version à monter sur face avant (voir INDI-BOY, DISP-BOYP et DISP-SUMD)



OPTIONS DISPONIBLES

- sortie analogique 4(0)...20 mA / 0...10 V
- sorties RS-232, RS-485 ou pour bus de terrain
- classe de protection IP67 (couvercle de protection transparent + Option "COVER PAX")
- alimentation : 48 VAC / 24 VDC (voir CRANE-BOY2 et CRANE-BOYP2)
- boîtier en acier inoxydable
Ajouter au
panier des devis

CRANE-BOYCRANE-BOY12CRANE-BOYPCRANE-BOYP12
Type (-) Limiteur de charge pour 1 capteur de force Limiteur de charge pour 1 capteur de force Limiteur de charge pour capteur de force (4..20 mA) Limiteur de charge pour capteur de force (4..20 mA)
Plage d'entrée (-)
± 24 mVDC / ± 240 mVDC ± 24 mVDC / ± 240 mVDC 20 mA (-2 to +26 mA) 20 mA (-2 à +26 mA)
Alimentation capteur (-) 10 VDC @ 125 mA max 10 VDC @ 125 mA max 24 VDC ± 5 % @ 50 mA max. 24 VDC ± 5 % @ 50 mA max.
Afficheur (-) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm) 5 digits (14.2 mm)
Précision (% P.E.*)
0.1 0.1 0.1 0.1
Conversion A/D (-)
16 bits 16 bits 16 bits 16 bits
Vitesse de conversion (-) Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s Jusqu'à 20 mesures/s
Température opérationnelle (°C)
0...+50 0...+50 0...+50 0...+50
Température de stockage (°C)
-40...+60 -40...+60 -40...+60 -40...+60
Tension d'alimentation nominale permise (-)
85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W), 24 VAC (15 VA) 85...250 VAC, 50/60 Hz (15 VA) 11...36 VDC (11 W), 24 VAC (15 VA)
Nombre de relais (-) 3 3 3 3
Type de relais (-) "Form A" - libre de potentiel "Form A" - libre de potentiel "Form A"- libre de potentiel "Form A"- libre de potentiel
Pouvoir de coupure des relais (-) 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC 3 A @ 250 VAC / 30 VDC
Indice de protection (-) IP54 IP54 IP54 IP54

*P.E. : Pleine Echelle.
** : 5 VDC @ 65 mA max (sélection par cavalier).
*** : pour une utilisation en 24 VDC nous reccomandons CRANE-BOY2 et CRANE-BOYP2.
Les spécifications peuvent être modifiées sans avertissement.
