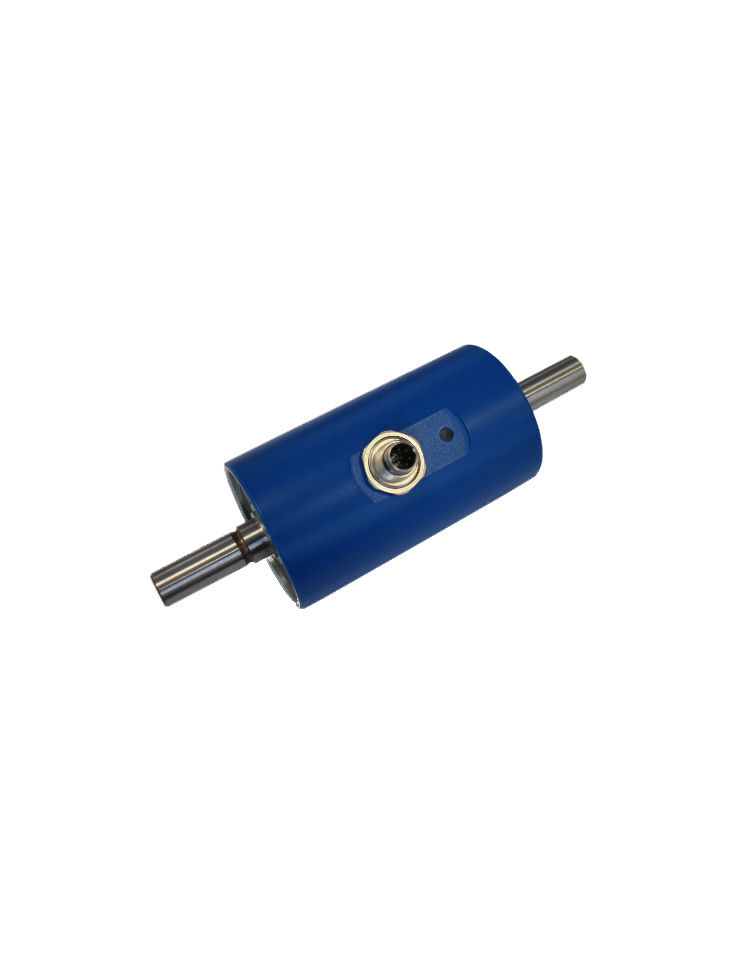

COUPLEMETRES ROTATIFS SANS CONTACT
Couplemètres rotatifs universels, grande vitesse de rotation, sans contact avec couplage mécanique par arbre rond ou carré.
o Bidirectionnels
o Sans maintenance
o Etendue de mesure jusqu'à 100 N·m
o Embouts ronds ou carrés normalisés (voir dessins)
o Vitesse de rotation maxi.:
- Arbre carré : 5 000 rpm
- Arbre rond : 10 000 rpm
o Conditionneur de signal integré
o Signal de sortie analogique (voir code câblage)
o Longueur du câble : 5 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 62300 | |
|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.5 |
| Erreur de répétabilité (% P.E.*) | <± 0.05 |
| Uniformité du signal en rotation (% P.E.*) | <± 0.5 |
| Température compensée (°C) | +15...+35 |
| Température opérationnelle (°C) | -30 ... +85 |
| Température de stockage (°C) | -30 ... +85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < 0.1 |
| Dérive thermique du zéro (% P.E.*/10°C) | < 0.1 |
| Signal sans couple (V) | 5 |
| Charge maximale admissible (% P.E.*) | 130 |
| Tension d'alimentation nominale permise (-) | 5...28 VDC |
| Consommation (max.) (mA) | 37...45 |
| Sensibilité nominale (V) | ± 4 |
| Consommation à la mise sous tension (mA) | < 100 |
| Indice de protection (-) | IP50 |
*P.E. : Pleine éEchelle.
** : Voir la fiche d'étalonnage individuelle.
Sous réserve de modification sans préavis.
