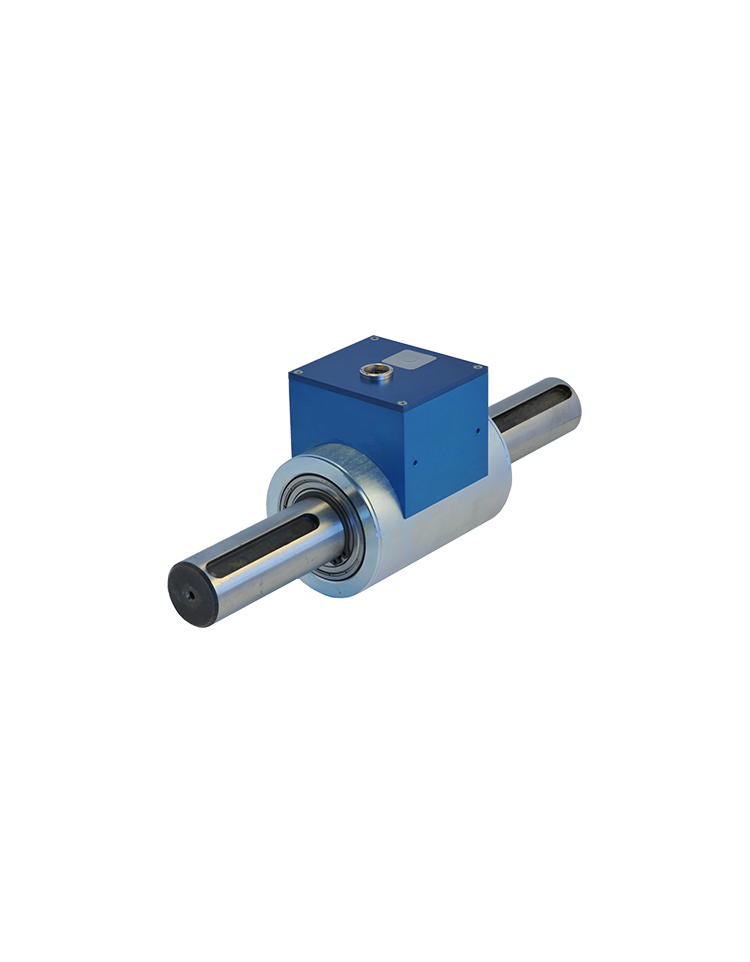

COUPLEMETRES ROTATIFS SANS CONTACT
Couplemètres rotatifs universels de précision sans contact.
o Bidirectionnel
o Etendue de mesure jusqu'à 2000 N·m
o Erreur combinée (non linéarité + hystérésis) :
- 63000 : ± 0.2% P.E.*
- 64000 : ± 0.1% P.E.*
o Uniformité du signal en rotation :
- 63000 : ± 0.2% P.E.*
- 64000 : ± 0.1% P.E.*
o Conditionneur de signal intégré
o Signal de sortie analogique (voir code câblage)
o Longueur du câble : 5 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 63 / 64000-A | 63 / 64000-B | 63 / 64000-C | |
|---|---|---|---|
| Capacités (-) | 50 - 100 N·m | 250 - 500 N·m | 1000 - 2000 N·m |
| Erreur de répétabilité (% P.E.*) | <± 0.05 | <± 0.05 | <± 0.05 |
| Température compensée (°C) | +15...+35 | +15...+35 | +15...+35 |
| Température opérationnelle (°C) | -40...+85 | -40...+85 | -40...+85 |
| Température de stockage (°C) | -40...+85 | -40...+85 | -40...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | < 0.5 | < 0.5 | < 0.5 |
| Dérive thermique du zéro (% P.E.*/10°C) | < 0.2 | < 0.2 | < 0.2 |
| Signal sans couple (V) | 5 | 5 | 5 |
| Charge maximale admissible (% P.E.*) | 130 | 130 | 130 |
| Tension d'alimentation nominale permise (-) | 11...28 VDC | 11...28 VDC | 11...28 VDC |
| Charge de rupture (% P.E.*) | 300 | 300 | 300 |
| Consommation (max.) (mA) | 150 | 150 | 150 |
| Sensibilité nominale (V) | ± 4 | ± 4 | ± 4 |
| Consommation à la mise sous tension (mA) | < 200 | < 200 | < 200 |
| Vitesse de rotation maximale (rpm) | 10000 | 8000 | 5000 |
| Indice de protection (-) | IP50 | IP50 | IP50 |
*P.E. : Pleine Echelle.
** : voir la fiche d'étalonnage individuelle.
*** : 2000 N·m uniquement pour le modèle 63000.
Sous réserve de modifications sans préavis.
