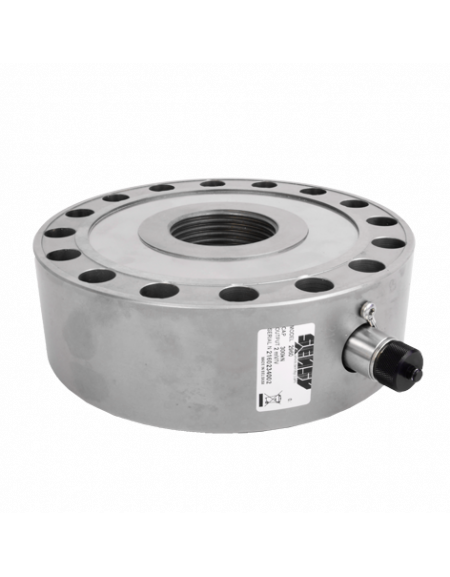

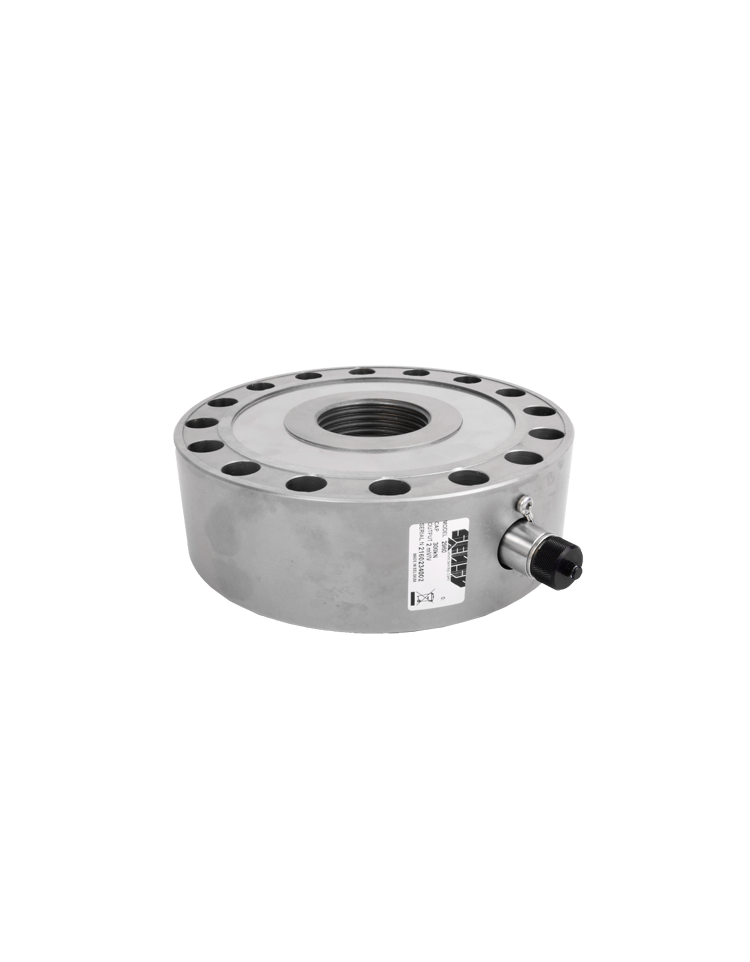

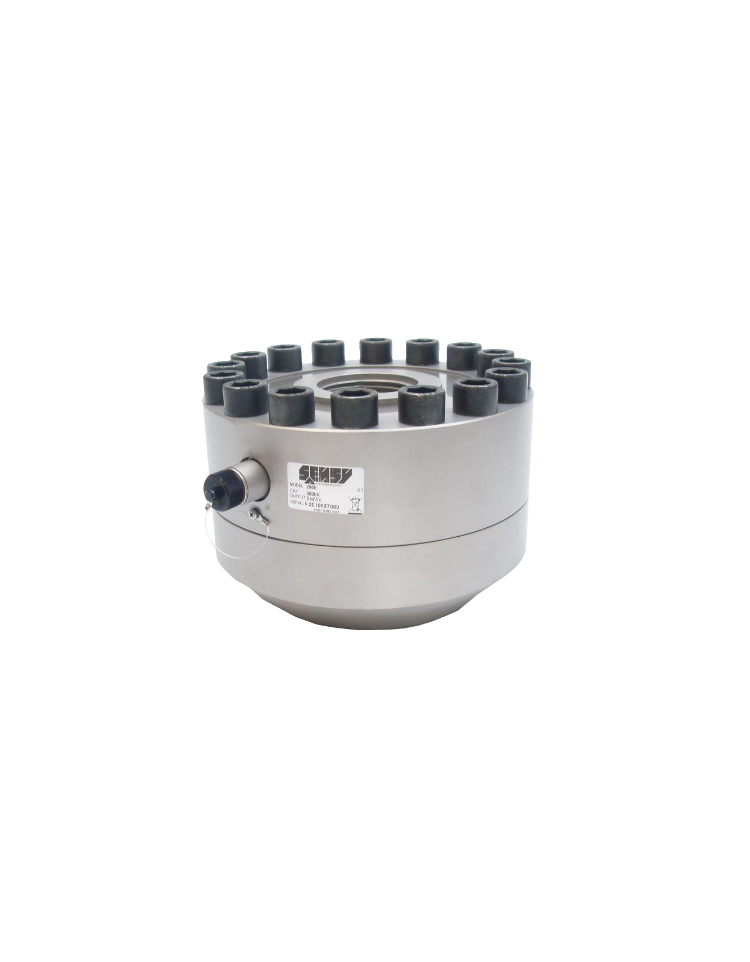

CAPTEURS DE FORCE EN TRACTION ET COMPRESSION TYPE ''PANCAKE''


CE CSA ATEX IECEX

Capteurs de force universels pour applications industrielles.

o Faible hauteur
o Grande raideur et résistance à la fatigue
o Grande résistance aux forces et moments parasites
o Classe de protection : IP66
o Large gamme d'accessoires de montage
o Matière : acier inoxydable (2960)**, aluminium anodisé (2962), acier nickelé (2965)
o Longueur câble : voir dessin - CL (autres longueurs disponibles sur demande)

Dessins techniques disponibles sur la fiche technique

OPTIONS DISPONIBLES

DOUBLE-PONT
SIL-PL
SORTIE-AMPLIFIEE
SORTIE-DIGITALE
USB
WIRELESS
-50+180
Exi
MULTIMOMENTS
Vous avez un
besoin spécifique ?
Ajouter au
panier des devis

0.25 %0.1 %0.03 %
Classe de précision (-)
0.25 % P.E. 0.1 % P.E. 0.03 % P.E.
Erreur combinée (non-linéarité + hystérésis) (% P.E.*) <± 0.25 <± 0.1 <± 0.03
Erreur de répétabilité (% P.E.*)
<± 0.1 <± 0.03 <± 0.015
Fluage sur 30 min. (% P.E.*) <± 0.1 <± 0.06 <± 0.025
Température de référence (°C)
23 23 23
Température compensée (°C)
-10...+45 -10...+45 -10...+45
Température opérationnelle (°C)
-25...+70 -25...+70 -25...+70
Température de stockage (°C)
-50...+85 -50...+85 -50...+85
Dérive thermique de sensibilité (% P.E.*/10°C) <± 0.05 <± 0.05 <± 0.015
Dérive thermique du zéro (% P.E.*/10°C) <± 0.035 <± 0.035 <± 0.023
Sensibilité nominale (mV/V) 2 2 2
Tolérance de sensibilité (%) <± 0.3 <± 0.3 <± 0.2
Résistance d'entrée (ohm(s)) 700 ± 2 700 ± 2 700 ± 2
Résistance de sortie (ohm(s)) 700 ± 2 700 ± 2 700 ± 2
Résistance d'isolement (50 V) (Mohm(s)) > 5000 > 5000 > 5000
Tension d'alimentation de référence (VDC)
10 10 10
Tension d'alimentation nominale permise (VDC)
3...12 3...12 3...12
Charge maximale admissible (% P.E.*) 150 150 150
Charge de rupture (% P.E.*)
>300 >300 >300
Utilisation dynamique admissible (% P.E.*)
70 70 70
Force latérale statique admissible (% P.E.*) 50 50 50

* P.E. : Pleine Echelle.
** les options CSA et IECEx sont disponibles seulement pour le modèle en inox (2960).
Remarque : 0.03% seulement pour la version aluminium anodisé (2962).
Les spécifications peuvent être modifiées sans avertissement.
