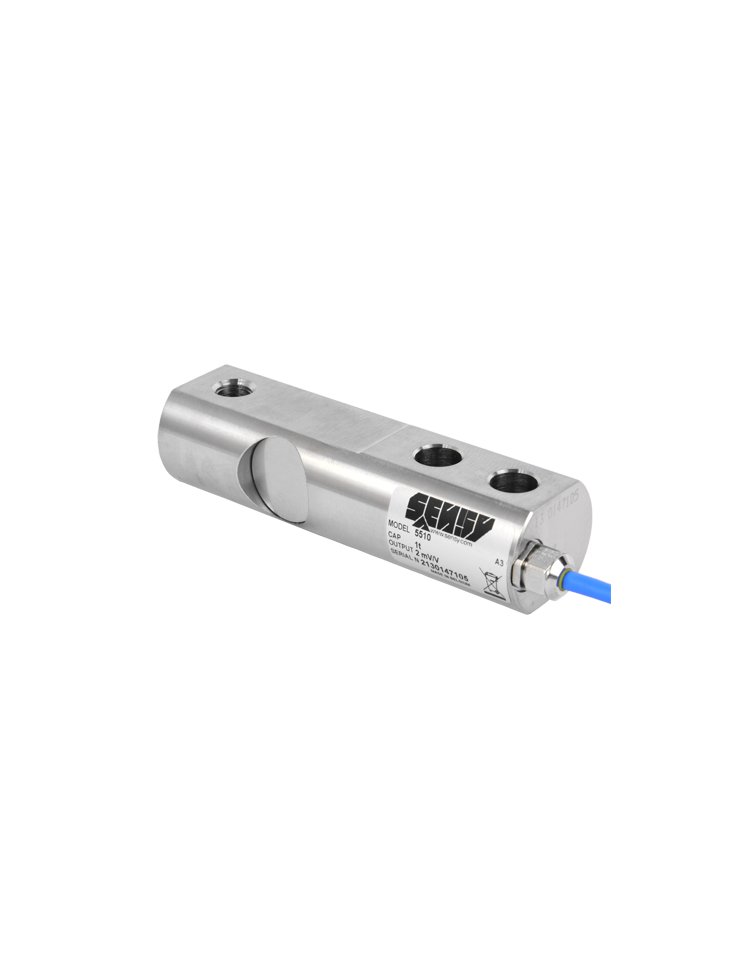

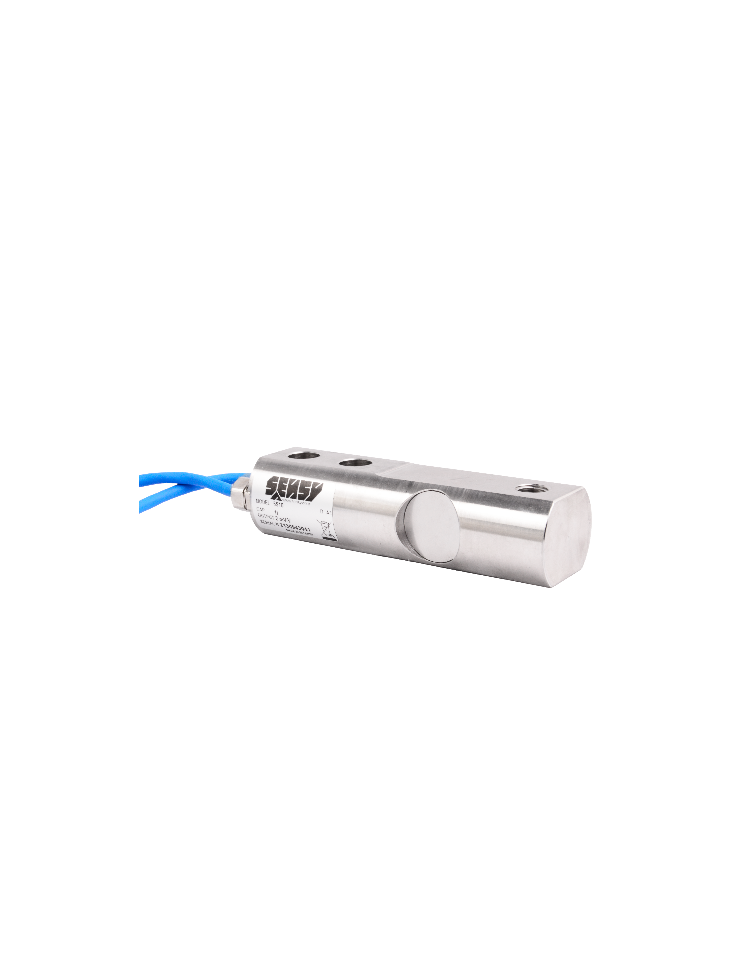

CAPTEUR DE PESAGE EN CISAILLEMENT
5510
Capteur de pesage universel associant une construction robuste, une précision élevée et un prix économique.
o Matière : acier inoxydable
o Classe de protection : IP67
o Robuste
o Certifié OIML / R60 jusqu'à 3000 d pour balances de classe III (EN 45501)

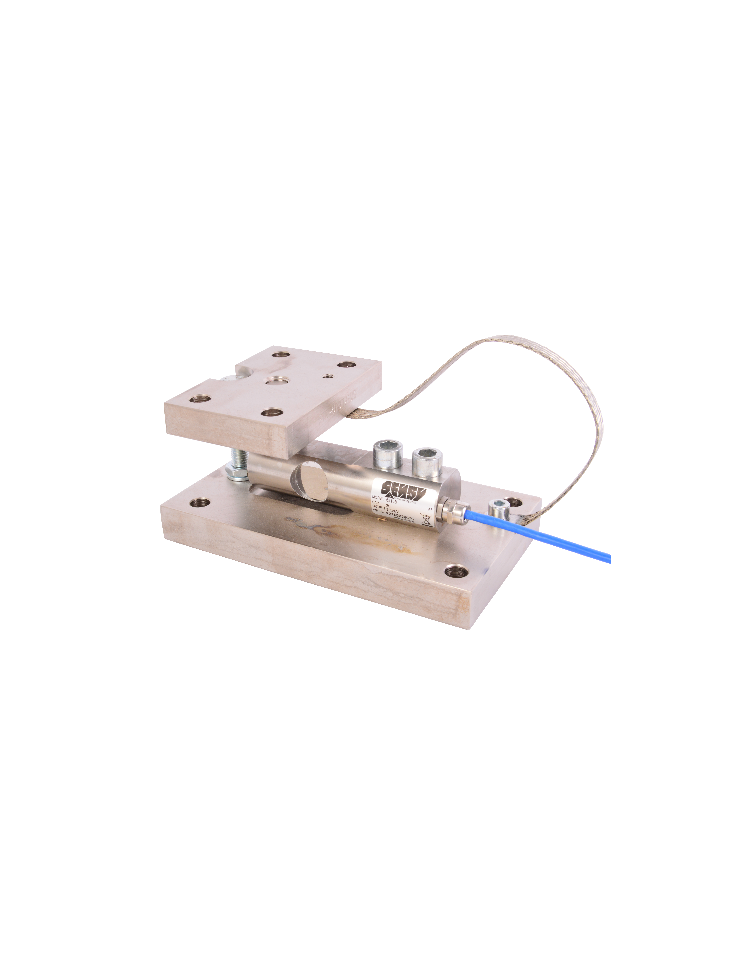

o Kits de montage disponibles assurant les fonctions suivantes :
- stabilisation dans le plan horizontal (sans tirants)
- compensation des dilatations thermiques et des défauts de parallélisme
o Longueur du câble : 8 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| A3 | 0.03 % | C 3 | |
|---|---|---|---|
| Classe de précision (-) | 0.03 % P.E. | 0.03 % P.E. | 3000 d OIML |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.03 | <± 0.03 | <± 0.02 |
| Erreur de répétabilité (% P.E.*) | <± 0.015 | <± 0.015 | <± 0.01 |
| Fluage sur 30 min. (% P.E.*) | <± 0.03 | <± 0.025 | <± 0.02 |
| Température de référence (°C) | 23 | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -30...+70 | -30...+70 | -30...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.015 | <± 0.009 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.05 | <± 0.023 | <± 0.013 |
| Sensibilité nominale (mV/V) | 2 | 2 | 2 |
| Tolérance de sensibilité (%) | <± 0.2 | <± 0.2 | <± 0.1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 | 350 ± 2 | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 | 350 ± 2 | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3..12 | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 150 | 150 | 150 |
| Charge de rupture (% P.E.*) | >300 | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 50 | 50 | 50 |
| Force latérale statique admissible (% P.E.*) | 100 | 100 | 100 |
* P.E. : Pleine Echelle.
** : excepté les dérives thermiques.
Les spécifications peuvent être modifiées sans avertissement.
Fiches techniques
Manuels
- MA-5510_EN.pdf (428.53k) *
- MA-5510_FR.pdf (351.76k) *
Support
- Diagnostic-pont-formulaire_EN.pdf (121.88k)
- Diagnostic-pont-formulaire_FR.pdf (106.95k)
- Diagnostic-pont-formulaire-amplifié_EN.pdf (98.44k)
- Diagnostic-pont-formulaire-amplifié_FR.pdf (98.44k)
* Vous devez vous connecter pour avoir accès à ces documents.
Connexion
Electroniques associées
| Grands afficheurs pour signaux analogiques à utiliser avec des capteurs ou des signaux process. |
| Indicateurs universels pour capteurs de force et signaux industriels. |
| Indicateurs à 2 lignes pour capteur de force à jauges de contrainte. |
| Indicateur pour 2 signaux industriels indépendants. |

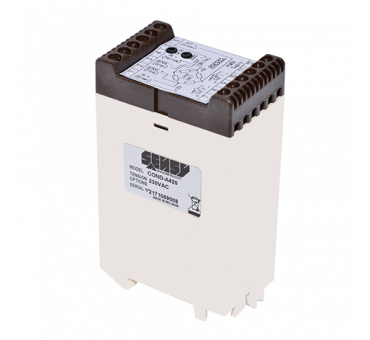

| Conditionneur-amplificateur avec sorties 4..20 mA et -10..0..10 V. |
