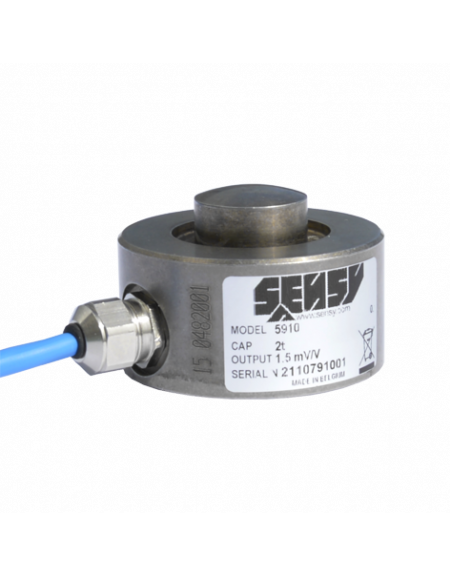

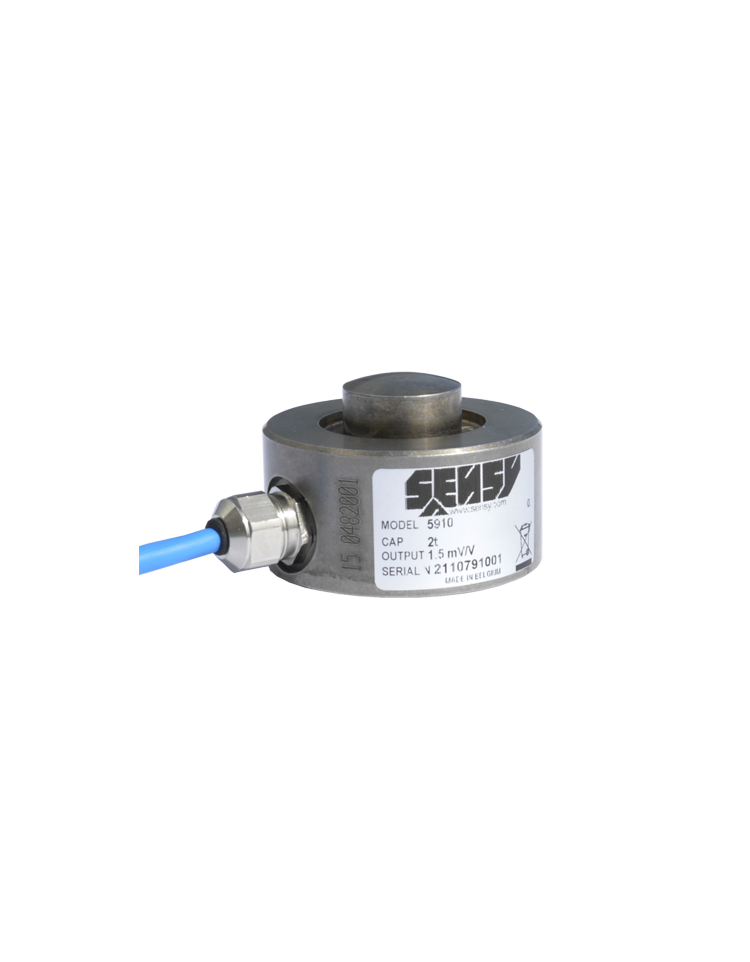

CAPTEUR DE PESAGE EN COMPRESSION (FAIBLE HAUTEUR)
Capteur de pesage associant une capacité élevée à une hauteur limitée.
o Matière : acier inoxydable
o Classe de protection : IP67
o Faible hauteur
o Economique
o Robuste
o Montage simple
o Longueur du câble : 3 m (autres longueurs disponibles sur demande)
OPTIONS DISPONIBLES
| 0.25 % | 0.1 % | |
|---|---|---|
| Classe de précision (-) | 0.25 % P.E. | 0.1 % P.E. |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.25 | <± 0.1 |
| Erreur de répétabilité (% P.E.*) | <± 0.1 | <± 0.03 |
| Fluage sur 30 min. (% P.E.*) | <± 0.1 | <± 0.06 |
| Température de référence (°C) | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -25...+70 | -25...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.05 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 | <± 0.035 |
| Tolérance de sensibilité (%) | <± 0.3 | <± 0.3 |
| Résistance d'entrée (ohm(s)) | 700 ± 2 | 700 ± 2 |
| Résistance de sortie (ohm(s)) | 700 ± 2 | 700 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 150 | 150 |
| Charge de rupture (% P.E.*) | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 40 | 40 |
| Force latérale statique admissible (% P.E.*) | 10 | 10 |
| Sensibilité nominale (V) | 1.5 | 1.5 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
