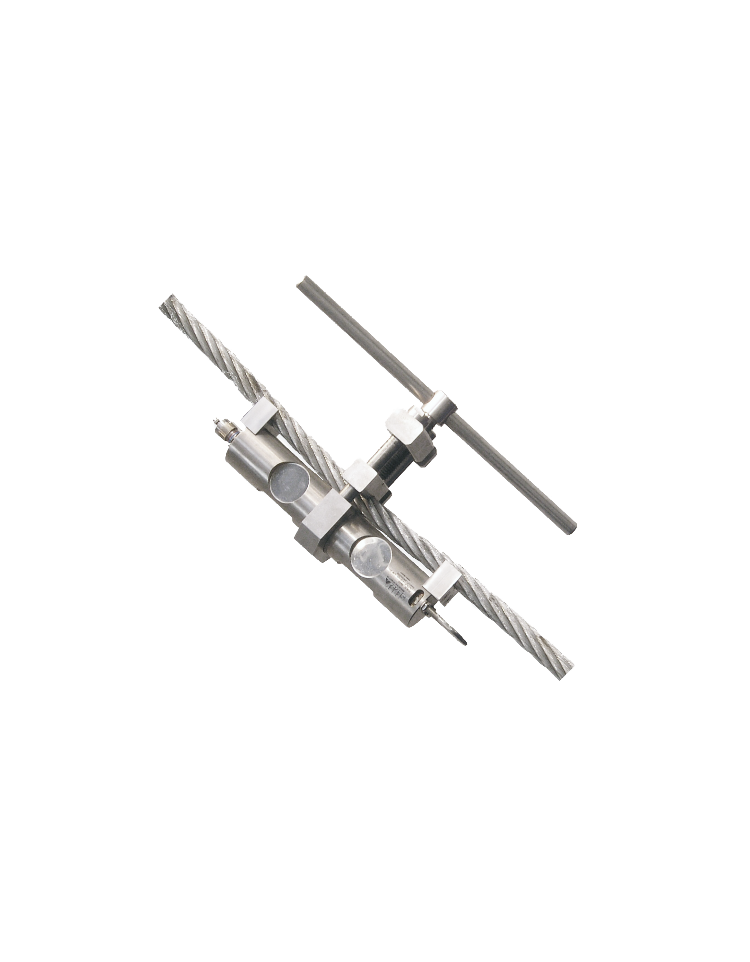

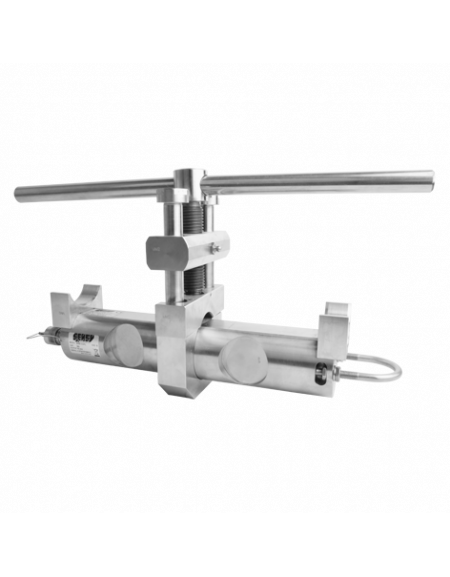

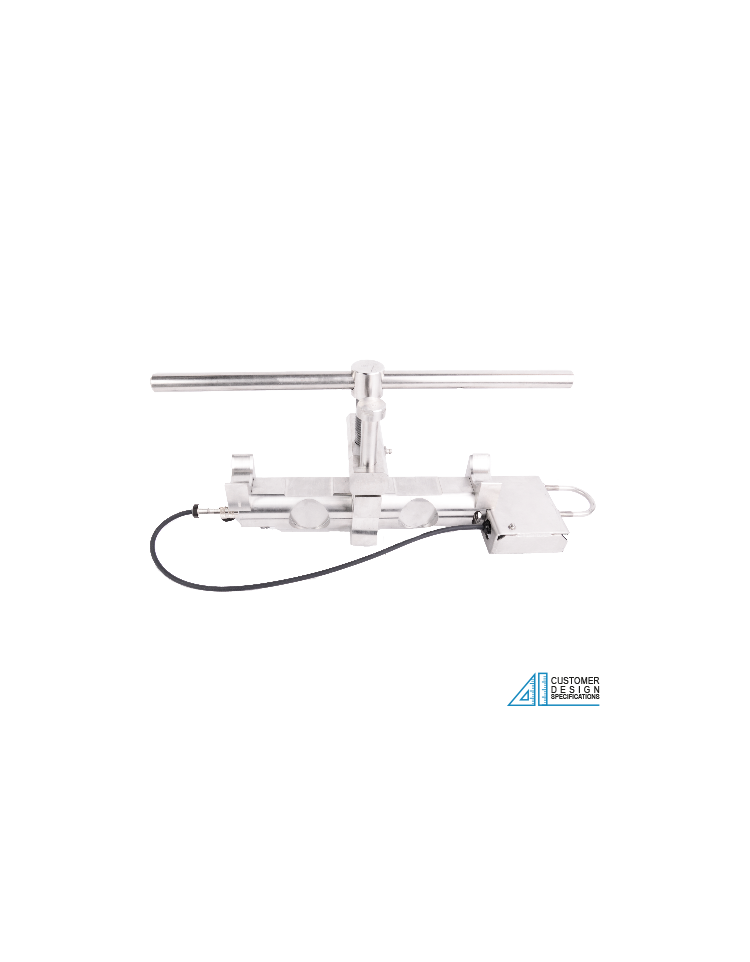

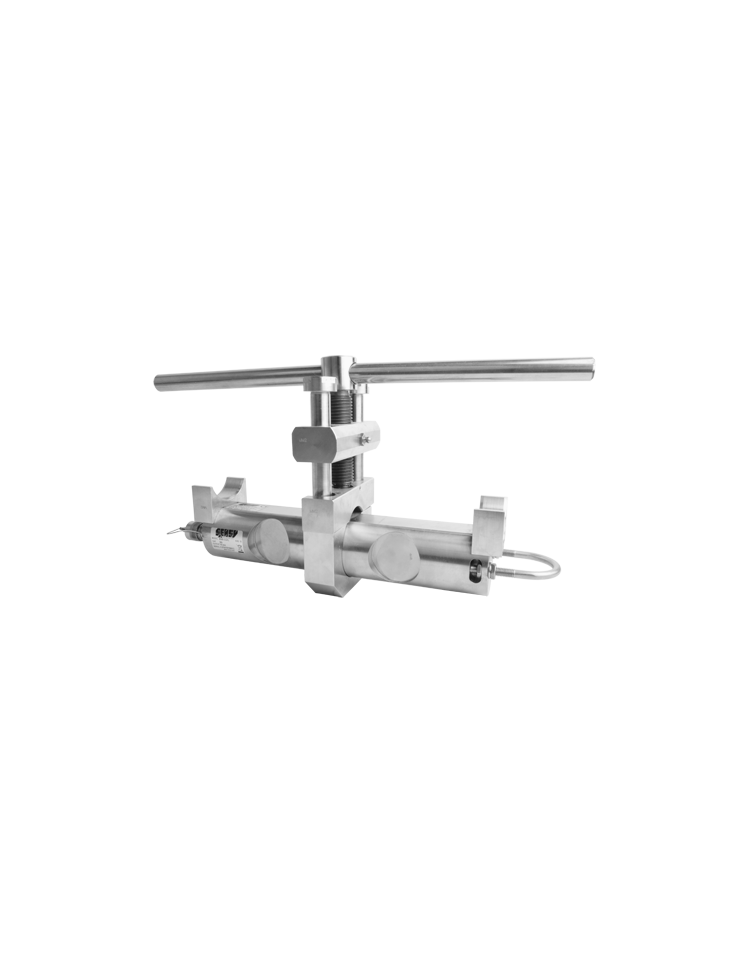

TENSIOMETRES POUR CABLE FIXE
Capteurs de force destinés à mesurer la tension appliquée à un câble ou un hauban statique.
CONFIGURATEUR TENSIOMETRE CABLE STATIQUE5560S
o Se montent facilement et rapidement
o Classe de protection : IP67
o Large gamme de diamètres de câbles : de 3 à 90 mm (0.11 à 3.5")
o Matière :
- acier inoxydable (5560S)
- aluminium (5562S)
o Longueur du câble : 6 m (autres longueurs disponibles sur demande)
CONFIGURATEUR TENSIOMETRE CABLE STATIQUE5560SOPTIONS DISPONIBLES
| 2 - 5 % | |
|---|---|
| Température de référence (°C) | 23 |
| Température compensée (°C) | -10...+45 |
| Température opérationnelle (°C) | -30...+70 |
| Température de stockage (°C) | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.1 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.1 |
| Sensibilité nominale (mV/V) | ± 1 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 |
| Charge maximale admissible (% P.E.*) | 200 |
| Charge de rupture (% P.E.*) | >300 |
| Utilisation dynamique admissible (% P.E.*) | 70 |
* P.E. : Pleine Echelle.
** : peut varier en fonction du câble.
L'erreur combinée dépend du type de câble et de l'étalonnage sur site.
Les spécifications peuvent être modifiées sans avertissement.
Fiches techniques
Manuels
- MA-5560S_EN.pdf (555.78k) *
- MA-5560S_FR.pdf (558.03k) *
Support
- Diagnostic-pont-formulaire_EN.pdf (121.88k)
- Diagnostic-pont-formulaire_FR.pdf (106.95k)
- Diagnostic-pont-formulaire-amplifié_EN.pdf (98.44k)
- Diagnostic-pont-formulaire-amplifié_FR.pdf (98.44k)
* Vous devez vous connecter pour avoir accès à ces documents.
Connexion
Electroniques associées
| Grands afficheurs pour signaux analogiques à utiliser avec des capteurs ou des signaux process. |
| Indicateurs universels pour capteurs de force et signaux industriels. |
| Indicateurs à 2 lignes pour capteur de force à jauges de contrainte. |
| Indicateur pour 2 signaux industriels indépendants. |
| Indicateur portable pour capteur avec sortie mV/V. |

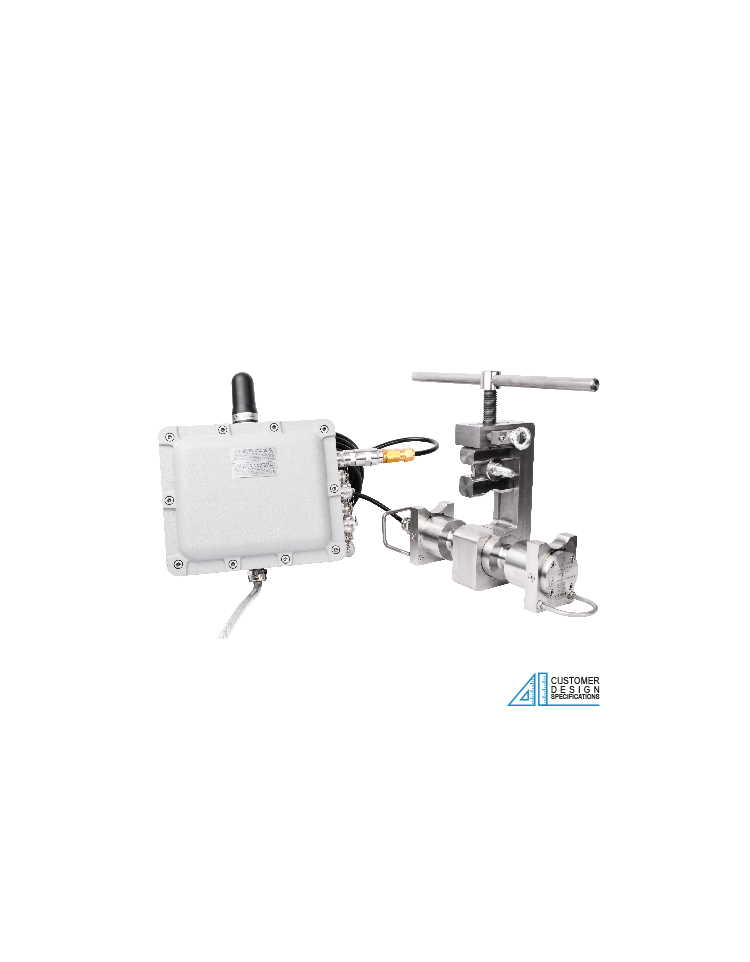

| Emetteur radio pour signal analogique (mV/V, 4...20 mA, 0...10 V). |
