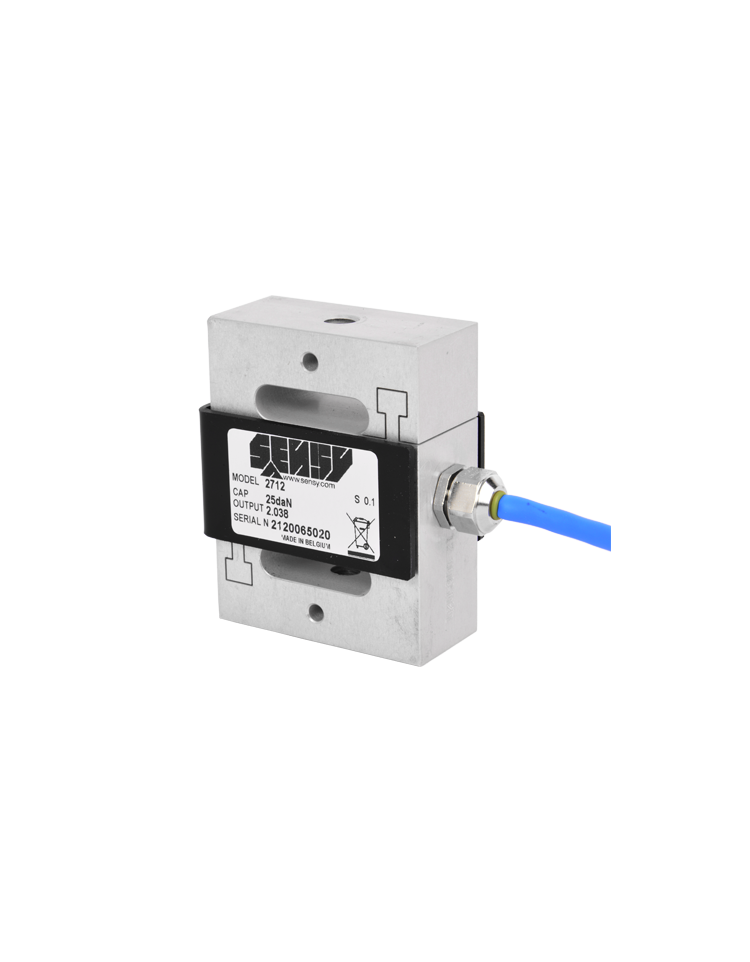

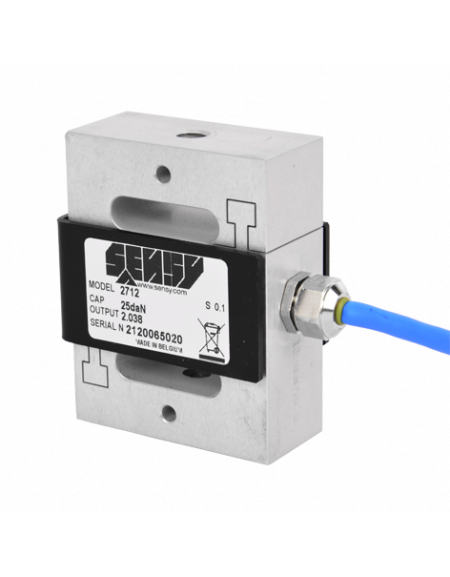

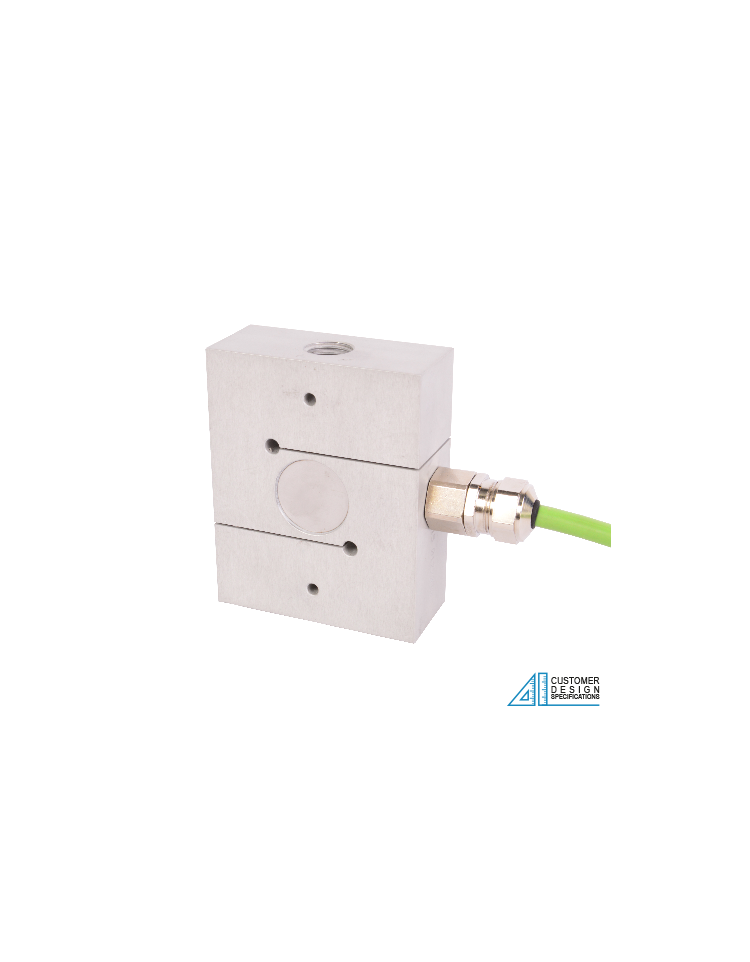

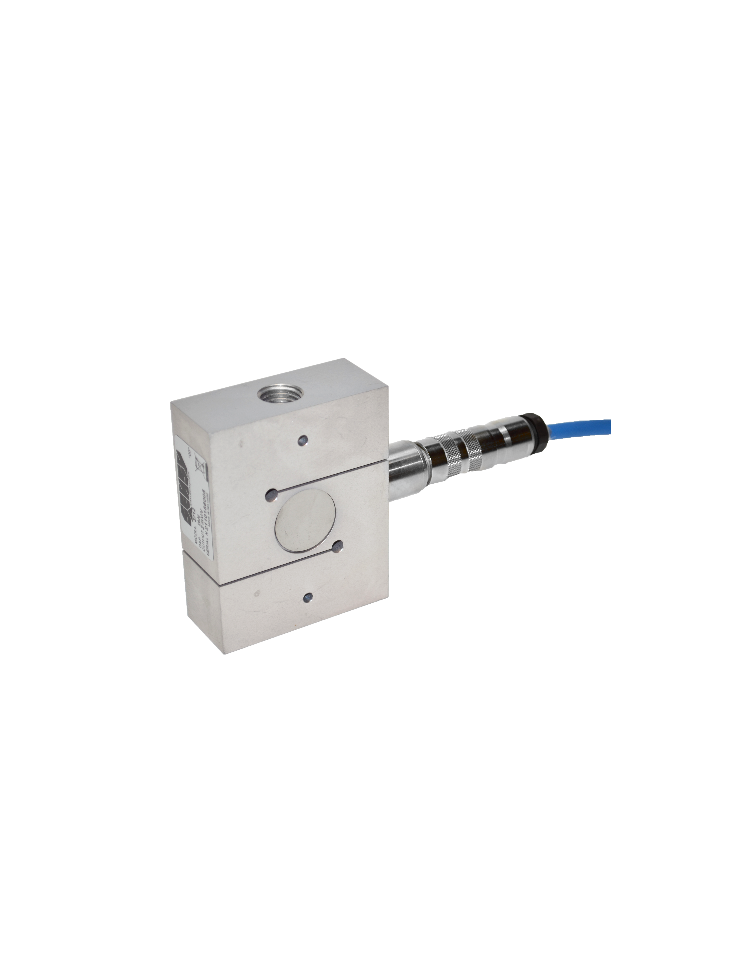

CAPTEURS DE FORCE EN TRACTION ET COMPRESSION
Capteurs de force universels associant précision élevée et simplicité de mise en œuvre.
o Large gamme de capacités : 100 N à 10 kN
o Butées de surcharge en traction et compression (versions 2712-A et 2712-C)
o Structure compacte
o Classe de protection : IP54 / IP65 (voir dessin)
o Matière : aluminium anodisé
o Longueur du câble : 3 m (autres longueurs disponibles sur demande)
o Existent aussi en version capteurs étalon suivant ISO 376 (classes "1", ''05'' and ''00'' voir la documentation spécifique - fiche produit 2712-ISO)
OPTIONS DISPONIBLES
| 0.1 % | 0.03 % | 0.02 % | |
|---|---|---|---|
| Classe de précision (-) | 0.1 % P.E. | 0.03 % P.E. | 0.02 % P.E. |
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | <± 0.1 | <± 0.03 | <± 0.012 |
| Erreur de répétabilité (% P.E.*) | <± 0.03 | <± 0.015 | <± 0.01 |
| Fluage sur 30 min. (% P.E.*) | <± 0.06 | <± 0.025 | <± 0.015 |
| Température de référence (°C) | 23 | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -30...+70 | -30...+70 | -30...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.05 | <± 0.015 | <± 0.008 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.035 | <± 0.023 | <± 0.013 |
| Sensibilité nominale (mV/V) | 2.038 | 2.038 | 2.038 |
| Tolérance de sensibilité (%) | <± 0.3 | <± 0.2 | <± 0.2 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 | 350 ± 2 | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 | 350 ± 2 | 352 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 120 | 120 | 120 |
| Charge de rupture (% P.E.*) | >300 | >300 | >300 |
| Utilisation dynamique admissible (% P.E.*) | 50 | 50 | 50 |
| Force latérale statique admissible (% P.E.*) | 50 | 50 | 50 |
* P.E. : Pleine Echelle.
** : voir table du dessin
Les spécifications peuvent être modifiées sans avertissement
