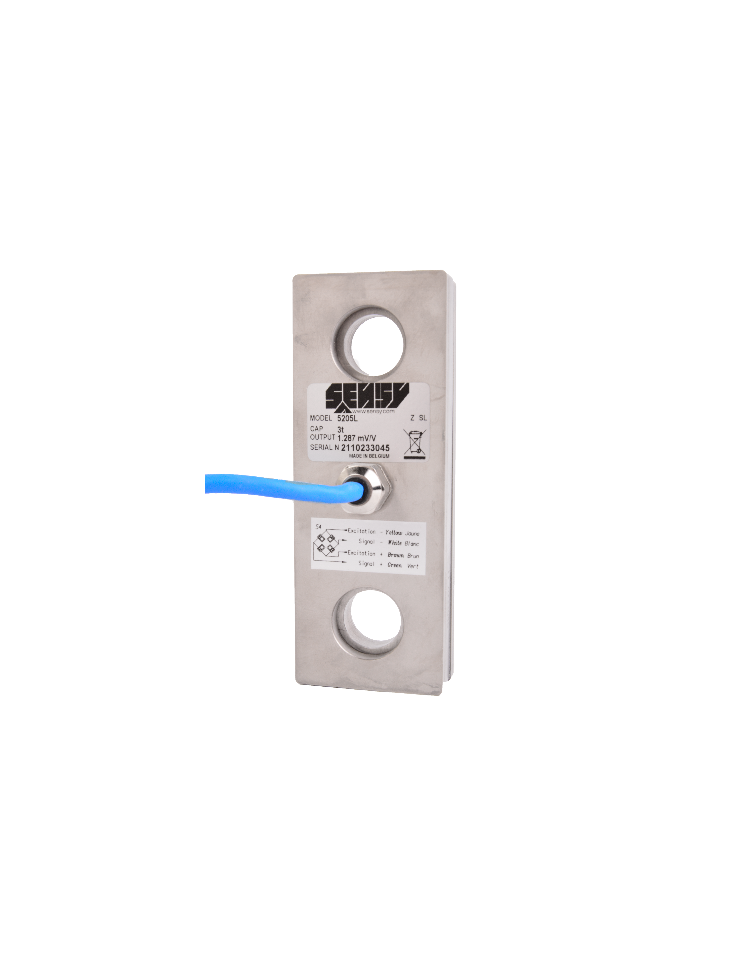

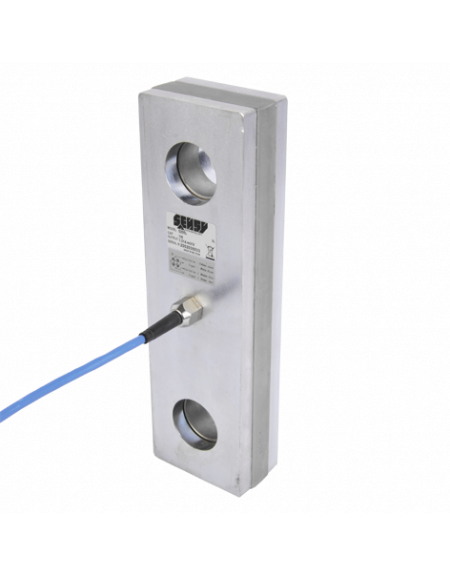

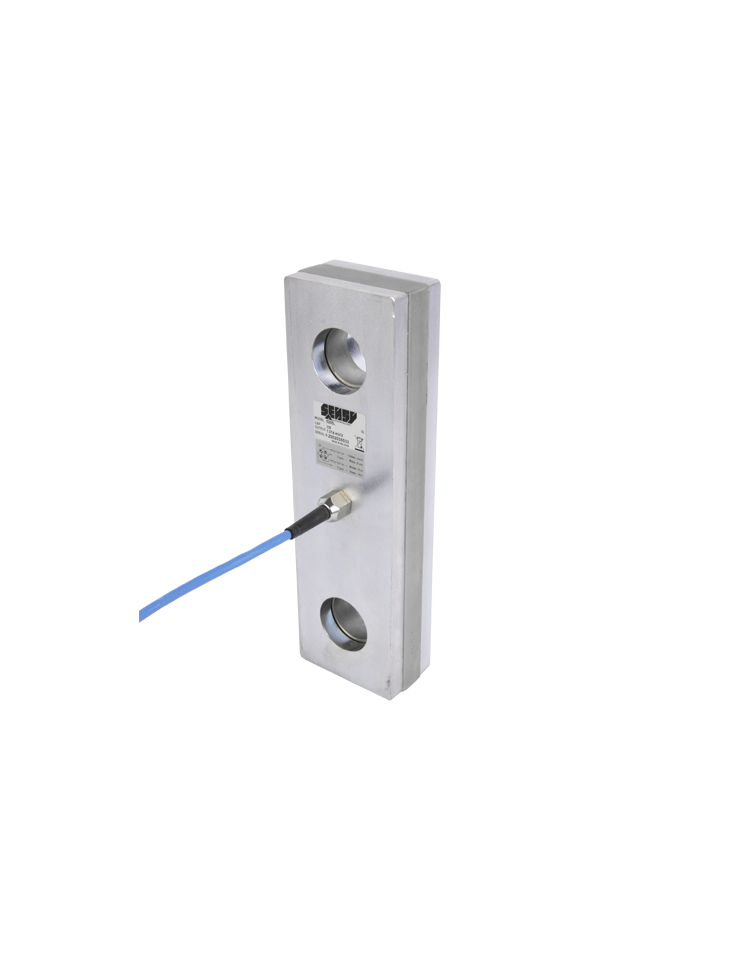

CAPTEURS DE FORCE EN TRACTION
Capteurs de force en traction destinés à la limitation de charge sur les engins de levage.
o Charge de rupture > 500 %
o Certifiés CE pour les applications de levage
o Conception robuste
o Classe de protection : IP66
o Matière : acier inoxydable (5200L) ou acier nickelé (5205L)
o Facile à monter (manilles standard)
o Longueur du câble : 0.5...5 t : 3 m (autres longueurs disponibles sur demande)
10 t : 6 m (autres longueurs disponibles sur demande)
o Gamme complète d'électroniques et de limiteurs de charge certifiés CE disponible
OPTIONS DISPONIBLES
| SL - HOIST | SL - LIFT | |
|---|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | < ± 1 | < ± 1 |
| Fluage sur 30 min. (% P.E.*) | <± 0.3 | <± 0.2 |
| Retour à zéro (% P.E.*) | <± 0.5 | <± 0.5 |
| Température de référence (°C) | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -25...+70 | -25...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 | <± 0.2 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 | <± 0.2 |
| Plage du zéro initial (mV/V) | ± 0.02 | ± 0.02 |
| Sensibilité nominale (mV/V) | ± 1 | ± 0.5 |
| Résistance d'entrée (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance de sortie (ohm(s)) | 350 ± 2 | 350 ± 2 |
| Résistance d'isolement (50 V) (Mohm(s)) | > 5000 | > 5000 |
| Tension d'alimentation de référence (VDC) | 10 | 10 |
| Tension d'alimentation nominale permise (VDC) | 3...12 | 3...12 |
| Charge maximale admissible (% P.E.*) | 200 | 300 |
| Charge de rupture (% P.E.*) | > 500 | > 1000 |
| Utilisation dynamique admissible (% P.E.*) | 75 | 100 |
* P.E. : Pleine Echelle.
Les spécifications peuvent être modifiées sans avertissement.
