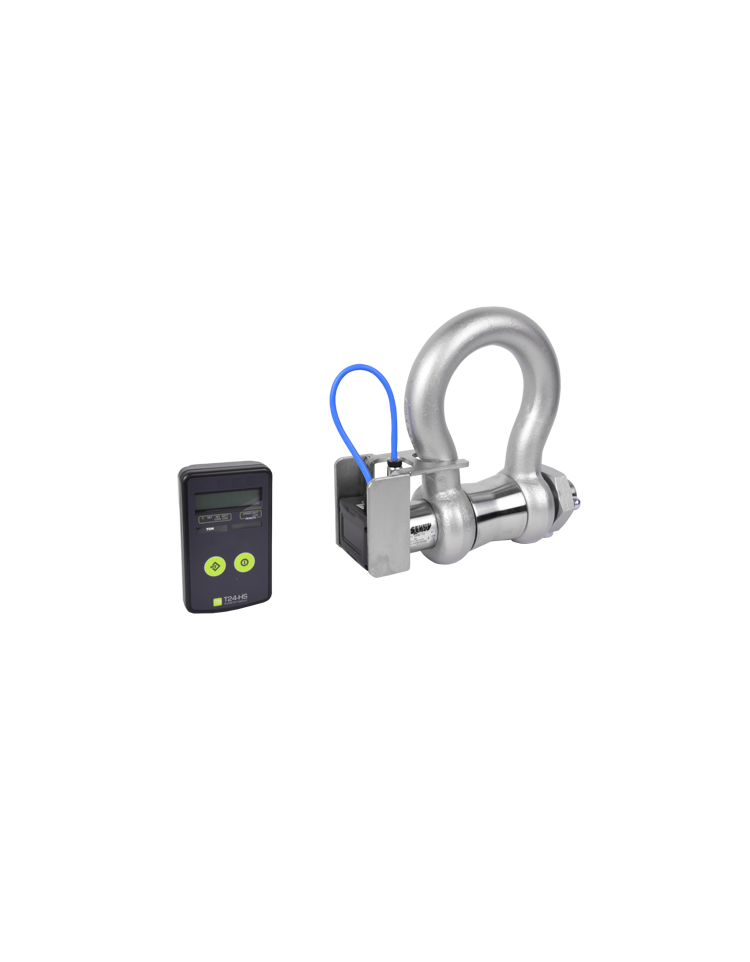

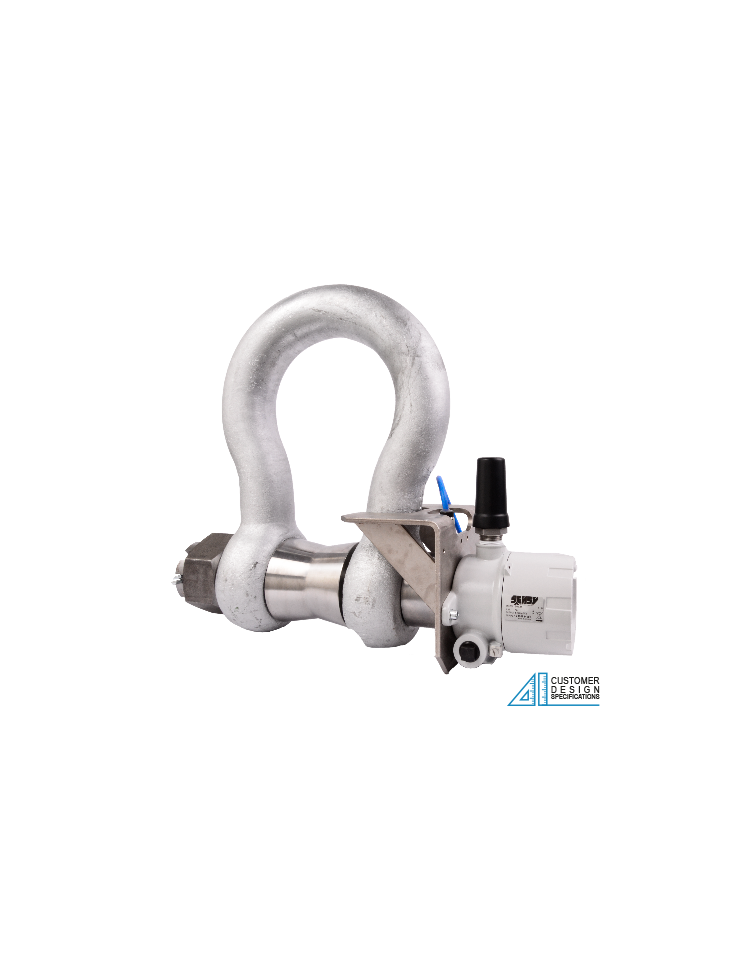

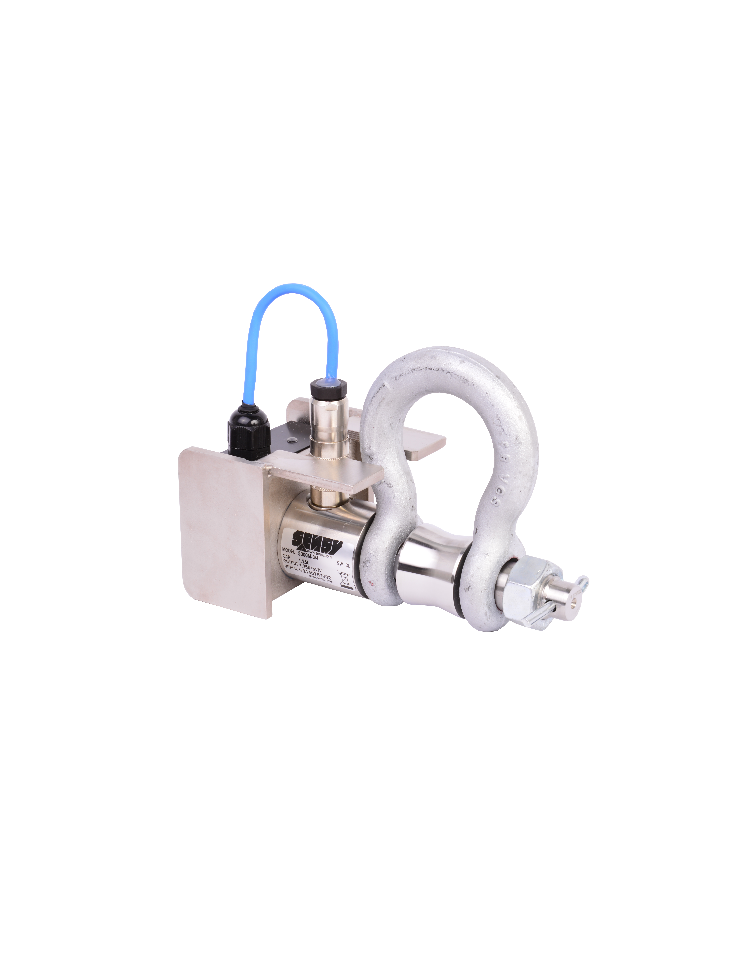

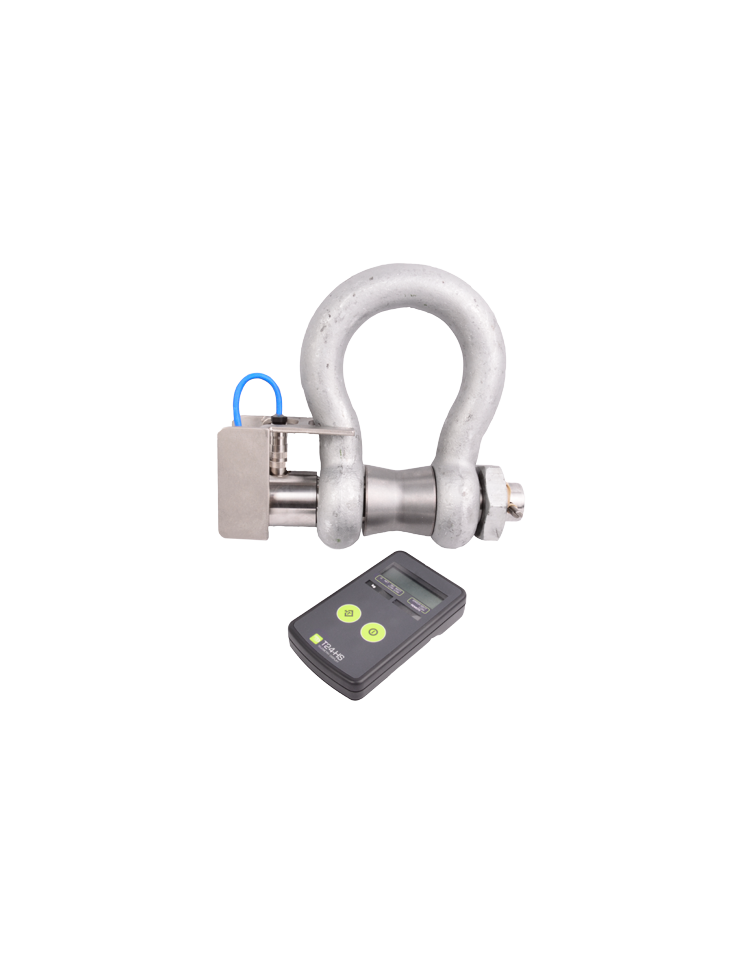

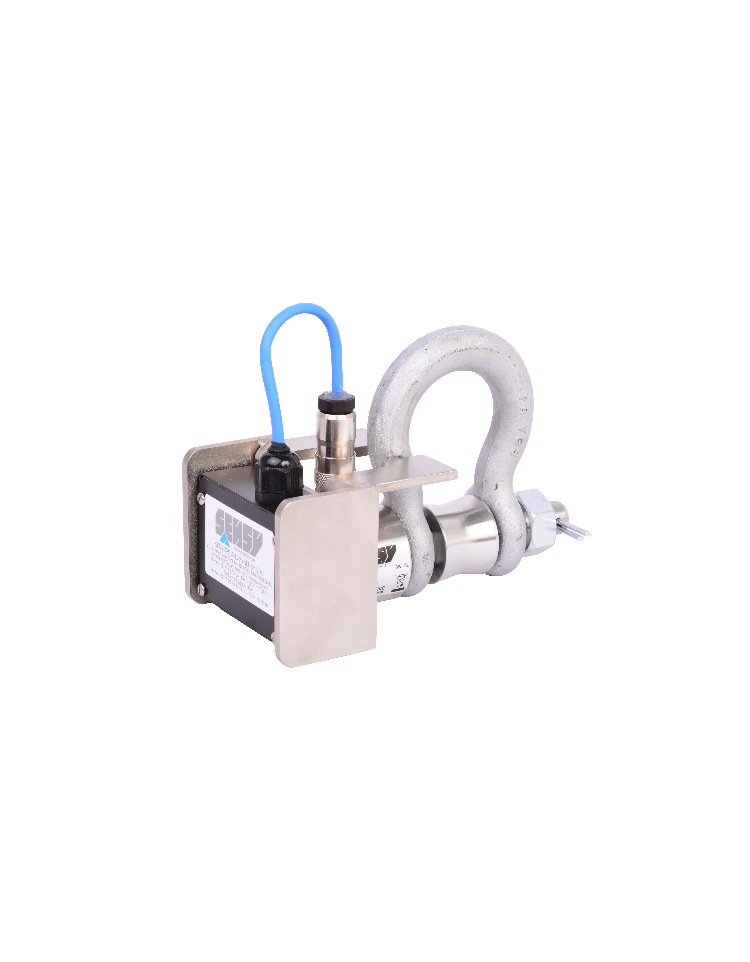

MANILLES DYNAMOMETRIQUES AVEC TRANSMISSION SANS FIL
Manilles dynamométriques destinées à mesurer des forces en traction avec transmission du signal sans fil
o Conception robuste
o Classe de protection : IP65
o Installation facile
o Axe en acier inoxydable
o Dimensions standardisées
o Fréquences : de 2.4000 à 2.4835 GHz
o Puissance : 10 mW, licence : exemption
o Portée : 500 m en champ libre (antenne intégrée dans le boîtier)
o Mise en veille, mise en mode actif à distance, contrôle des piles à distance
o Ne peut être utilisé dans un systeme de limitation de charge
OPTIONS DISPONIBLES
| SL - FORCE | SL - HOIST | |
|---|---|---|
| Erreur combinée (non-linéarité + hystérésis) (% P.E.*) | 0.25 - 1 | 0.5 - 2 |
| Erreur de répétabilité (% P.E.*) | <± 0.25 | <± 0.25 |
| Fluage sur 30 min. (% P.E.*) | <± 0.3 | <± 0.3 |
| Température de référence (°C) | 23 | 23 |
| Température compensée (°C) | -10...+45 | -10...+45 |
| Température opérationnelle (°C) | -25...+70 | -25...+70 |
| Température de stockage (°C) | -50...+85 | -50...+85 |
| Dérive thermique de sensibilité (% P.E.*/10°C) | <± 0.2 | <± 0.2 |
| Dérive thermique du zéro (% P.E.*/10°C) | <± 0.2 | <± 0.2 |
| Sensibilité nominale (mV/V) | ± 1.5 | ± 1 |
| Charge maximale admissible (% P.E.*) | 150 | 200 |
| Charge de rupture (% P.E.*) | > 300 | > 500 |
| Utilisation dynamique admissible (% P.E.*) | 50 | 75 |
| Force latérale statique admissible (% P.E.*) | 100 | 150 |
| Consommation (-) | 65 mA | 65 mA |
| Consommation en veille (µA) | 20 | 20 |
| Tension d'alimentation de référence (-) | 3 VDC (2 x AA batteries) | 3 VDC (2 x AA batteries) |
| Autonomie en fonctionnement continu (2 piles) (-) | 1 mois | 1 mois |
| Autonomie si 12 x 5mn / jours (2 piles D) (ans) | 2 | 2 |
* P.E. : Pleine Echelle.
** Gamme de précision typique, en fonction du design et des dimensions.
Les spécifications peuvent être modifiées sans avertissement.
